Jiteng es un fabricante y proveedor profesional de acoplamientos de pasador de manguito elástico tipo TL en China. Actualmente, este componente de acoplamiento flexible goza de una gran popularidad en el campo de la transmisión de potencia a pequeña y mediana escala, basándose en una estructura combinada de pasadores y manguitos de goma elásticos para facilitar la transmisión de potencia. A diferencia de los acoplamientos rígidos, que carecen de capacidades de amortiguación y corren el riesgo de dañar los ejes o engranajes principales en condiciones de sobrecarga, este producto aprovecha las propiedades flexibles de sus manguitos de goma elásticos para absorber los golpes y las vibraciones generados durante el arranque y apagado del equipo, al mismo tiempo que proporciona un mecanismo de protección de sobrecarga dedicado.
1. Debido a la distorsión del manguito elástico y la holgura de los dientes entre los orificios de los anillos del semiacoplamiento, el acoplamiento tiene algunas propiedades compensatorias del cambio de relatividad y de aislamiento.
2. La temperatura de trabajo es de -20 ℃ a +70 ℃
3. Las formas de los chaveteros, el tamaño de los orificios del eje y el método de marcado deben cumplir con el precepto de GB/T3852-1977 y "tamaños de formas de conexión y orificios del eje del acoplamiento".

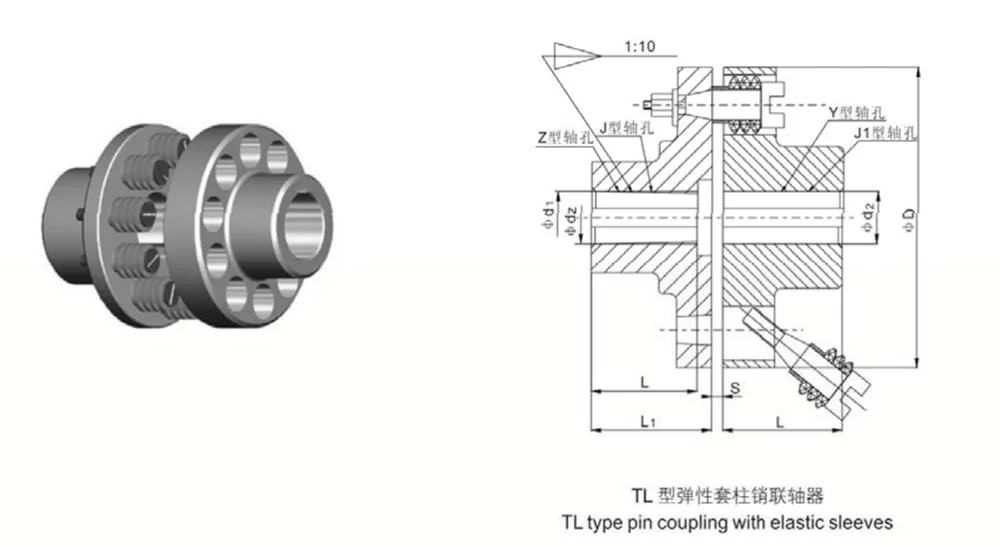

Para los tipos Z y J con avellanado, la longitud de ajuste no incluye el avellanado, valor L como se muestra en el dibujo a continuación.
El código estándar del tipo antiguo es GB4323-84.
El acoplamiento de pasador de manguito elástico tipo TL es adecuado para escenarios de trabajo generales con potencia media y pequeña, velocidad media y baja, arranques frecuentes y rotación frecuente hacia adelante y hacia atrás.
Tiene una capacidad moderada de amortiguación y amortiguación de vibraciones y puede absorber impactos convencionales, pero no es aplicable a condiciones de trabajo con impactos fuertes y vibraciones severas.
Es más adecuado para equipos con base de montaje rígida y alta precisión de alineación.
El acoplamiento de pasador de manguito elástico tipo TL cuenta con un mecanismo de protección pasiva contra sobrecarga incorporado con lógica simple e intuitiva. Está diseñado específicamente para abordar puntos críticos de la industria, como atascos, bloqueos o daños en la máquina host causados por sobrecargas instantáneas en maquinaria de tamaño pequeño y mediano, permitiendo así una estrategia de protección escalonada.
- Diseño dedicado de alivio de presión de sobrecarga: dentro de todo el conjunto de transmisión, la funda de goma elástica sirve como componente consumible central. Bajo cargas operativas normales, el manguito proporciona una amortiguación y transmisión de par estables; sin embargo, en caso de condiciones anormales, como atascos de material, calado del motor o sobrecarga instantánea, el manguito elástico está diseñado para ser el primer componente en sufrir compresión, desgaste y falla posterior.
- Aislamiento de fuerzas de choque por sobrecarga: una vez que falla el manguito elástico, la ruta de transmisión del par se interrumpe automáticamente. Esto aísla eficazmente las fuerzas de choque de sobrecarga, evitando que se propaguen más abajo en la cadena de transmisión y, por lo tanto, protege fundamentalmente componentes críticos y de alto valor, como motores, ejes principales, cojinetes y reductores de engranajes.
- Solución de protección rentable: a diferencia de los costosos daños que se pueden infligir a todo el conjunto de una máquina, la recuperación de fallos sólo requiere la sustitución de la funda elástica de bajo coste. Esto permite la resolución de fallas relacionadas con sobrecargas con un costo mínimo, evitando costos de reparación exorbitantes y procedimientos de mantenimiento complejos.
Cuando se compara con acoplamientos rígidos comparables y acoplamientos elásticos de alta gama, el acoplamiento con pasador de manguito elástico tipo TL demuestra ventajas significativas en tres dimensiones clave: costo de adquisición inicial, tasa de fallas y costo de repuestos. Esto lo convierte en una opción ideal para la integración y adquisición de equipos a gran escala.
- Costos controlables a través de la producción en masa: aprovechando los procesos de fabricación maduros y estandarizados y los componentes producidos en masa, el flujo de trabajo de producción es optimizado y eficiente. En consecuencia, el precio de fábrica sigue siendo muy asequible, lo que lo hace muy adecuado para la integración masiva por parte de los fabricantes de equipos y para mantener existencias listas por parte de los distribuidores.
- Estructura estable y baja tasa de fallas: Con una cantidad mínima de componentes internos y sin estructuras complejas que dependan de la precisión, el acoplamiento no contiene piezas de precisión frágiles propensas a dañarse. Es capaz de soportar períodos prolongados de funcionamiento continuo que implican arranques y paradas frecuentes, lo que da como resultado una probabilidad extremadamente baja de fallo operativo durante el uso diario.
- Repuestos universales y asequibles: los componentes propensos al desgaste, como las mangas elásticas, son piezas estándar de la industria. Están ampliamente disponibles en el mercado a través de numerosos canales de adquisición, lo que resulta en costos extremadamente bajos para el reemplazo de componentes individuales. En comparación con los acoplamientos rígidos tradicionales, la rentabilidad general y la propuesta de valor son significativamente superiores.

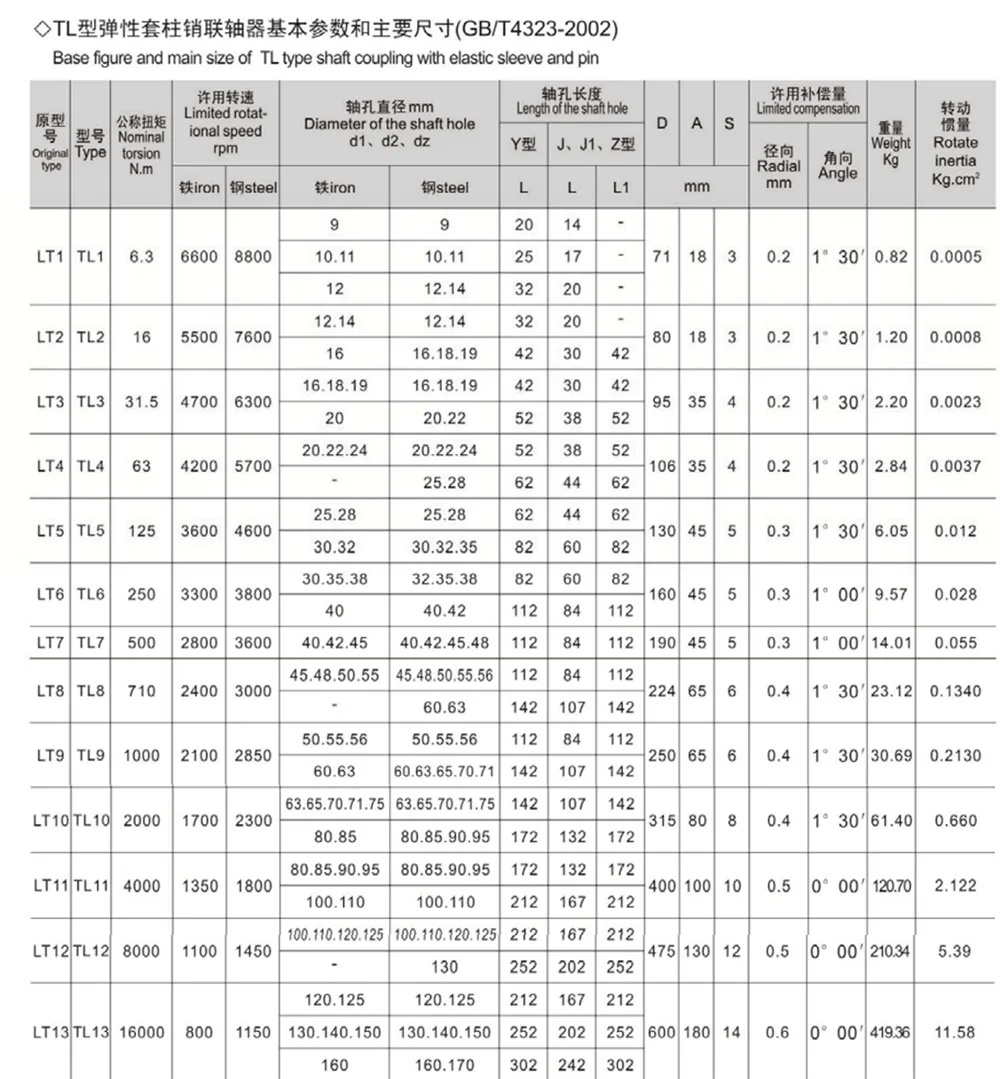

Nota: ① Pesos de acoplamiento en la hoja calculados como diámetro mínimo y longitud máxima.
② La sobrecarga breve no puede exceder 2 veces el par nominal normal.
③ Las formas de los orificios del eje, las longitudes de L y L1 se pueden seleccionar según los requisitos del cliente.
④ Las inercias de carrera tienen un valor similar.
Desde una perspectiva operativa a largo plazo, el acoplamiento de pasador de manguito elástico tipo TL agiliza significativamente los procesos operativos y de mantenimiento. Reduce eficazmente los costos asociados con las reparaciones manuales, el reemplazo de piezas de repuesto y el tiempo de inactividad de la producción, lo que lo hace ideal para maquinaria de uso general que requiere un funcionamiento continuo las 24 horas.
- Funcionamiento sin lubricación de por vida: el producto se basa en elastómeros de caucho para amortiguar la transmisión de potencia; Como no presenta componentes internos que generen fricción, no requiere aceite lubricante ni grasa después de la instalación. Esto elimina la necesidad de procedimientos de mantenimiento periódicos y reduce los costos de mano de obra asociados con el mantenimiento.
- Reemplazo simple de piezas de desgaste: Si las mangas elásticas eventualmente envejecen o se dañan, el personal de mantenimiento solo necesita quitar las cubiertas de los extremos para completar el reemplazo. Todo el proceso se puede realizar sin tener que mover las máquinas host conectadas a ninguno de los lados, lo que garantiza un flujo de trabajo de desmontaje y reensamblaje simple y altamente eficiente.
- Pérdidas reducidas por tiempo de inactividad: las tareas de reparación y reemplazo se completan rápidamente (a menudo requieren un solo técnico), lo que minimiza el tiempo de inactividad del equipo. Esto evita las pérdidas de capacidad de producción normalmente causadas por reparaciones de componentes, lo que hace que el acoplamiento sea adecuado para varios tipos de maquinaria de producción continua.
- Equipos de bombeo: Ampliamente compatible con equipos de manipulación de fluidos, como bombas centrífugas, bombas de vacío y bombas de transferencia de productos químicos. Amortigua las vibraciones operativas dentro del cuerpo de la bomba, protegiendo así tanto el eje de la bomba como el motor conectado.
- Equipos de ventiladores y sopladores: adecuados para diversos sistemas de ventilación, incluidos ventiladores de uso general, sopladores HVAC y ventiladores de tiro inducido. Atenúa las vibraciones generadas durante el funcionamiento del ventilador a alta velocidad, optimizando la estabilidad operativa general del equipo.
- Maquinaria industrial general: se puede integrar con una amplia gama de equipos, incluidos sistemas transportadores, compresores livianos, máquinas herramienta, maquinaria agrícola y reductores de engranajes de tamaño pequeño a mediano, para cumplir con los requisitos duales de transmisión de potencia básica y protección contra sobrecargas.
- P1: ¿Cuál es el mecanismo de protección del acoplamiento de pasador de manguito elástico tipo TL? ¿En qué se diferencia de un limitador de par?
- A1: El acoplamiento de pasador de manguito elástico tipo TL emplea un mecanismo de protección pasiva contra sobrecarga; En caso de sobrecarga, los manguitos elásticos de caucho están diseñados para comprimirse, desgastarse y eventualmente cortarse, desacoplando así la transmisión de torsión. Por el contrario, un limitador de par utiliza un mecanismo de disparo activo para desactivar la transmisión. Este producto se especializa en protección y absorción de impactos básicas y rentables, lo que lo hace adecuado para equipos estándar con salidas de potencia de baja a media; por el contrario, nuestros limitadores de par están diseñados para maquinaria industrial de servicio pesado, alto riesgo y alta precisión.
- P2: ¿Reemplazar un manguito elástico desgastado requiere desmontar todo el conjunto del acoplamiento?
R2: No, no es necesario desmontar toda la máquina ni mover los motores primarios conectados, como motores o bombas, ubicados en cualquiera de los extremos. Simplemente necesita quitar la cubierta del extremo exterior para reemplazar directamente la funda elástica interna si ha envejecido o se ha dañado. El procedimiento es sencillo y permite que incluso los técnicos novatos completen la tarea de mantenimiento rápidamente.
- P3: ¿Este acoplamiento requiere lubricación o mantenimiento periódico durante el funcionamiento de rutina?
R3: El producto no requiere ningún mantenimiento ni lubricación; no es necesario aplicar grasas ni lubricantes. El intervalo de sustitución de la funda elástica depende de las condiciones de funcionamiento específicas. En condiciones estándar (a temperatura ambiente y en entornos libres de polvo), la funda suele durar de 1 a 3 años. Para aplicaciones que impliquen arranques y paradas frecuentes o altos niveles de vibración, recomendamos inspeccionar el manguito cada seis meses; simplemente reemplácelo rápidamente si observa algún signo de agrietamiento, endurecimiento o envejecimiento.
