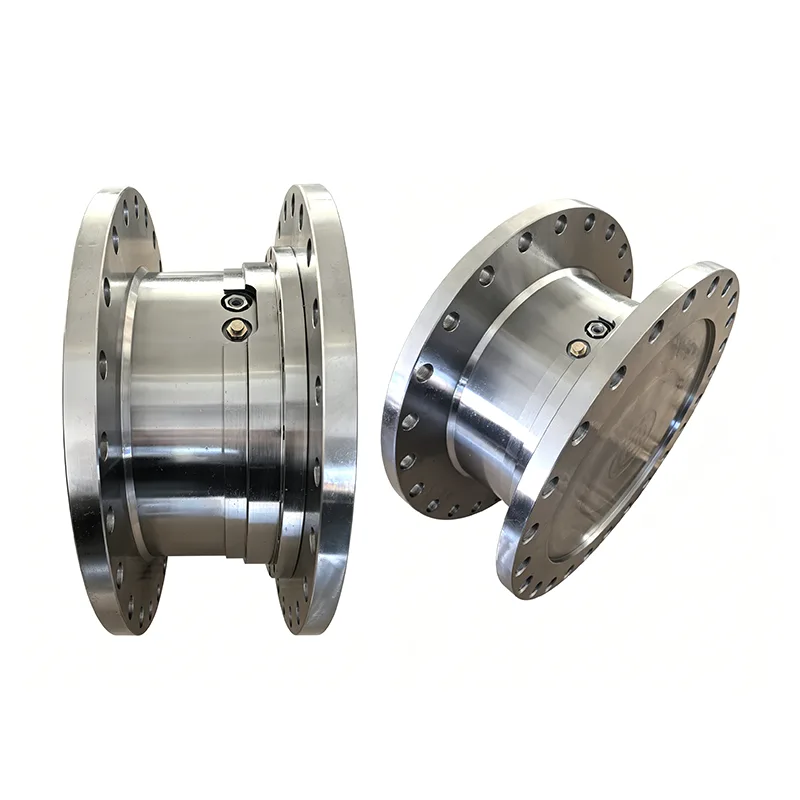

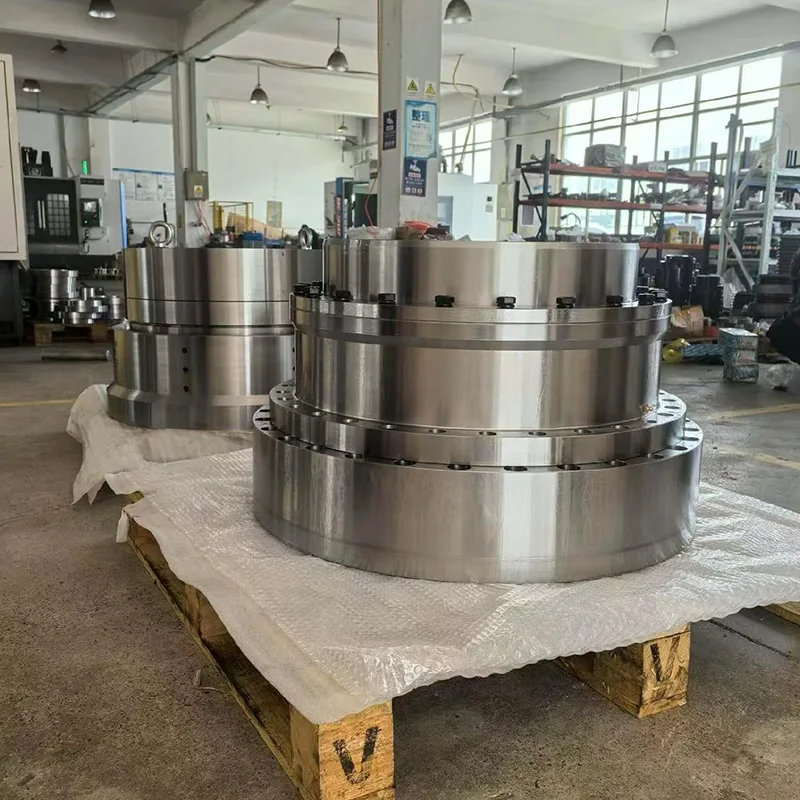

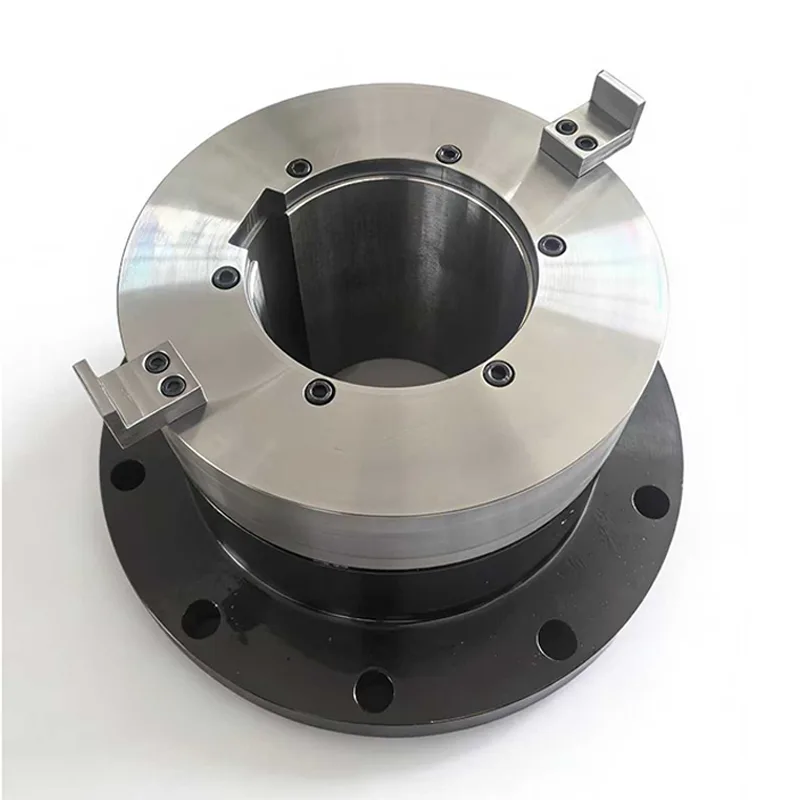

Como fabricante experimentado y proveedor integrado de componentes de transmisión, Jiteng ha desarrollado de forma independiente el acoplamiento de seguridad hidráulico, un componente de transmisión con limitación de par hidráulico diseñado a medida para maquinaria industrial de servicio pesado. Representa una actualización avanzada con respecto a los limitadores de par mecánicos y basados en fricción tradicionales, diseñados específicamente para su uso en entornos operativos de alto riesgo y cargas pesadas.
A diferencia de los dispositivos mecánicos estándar de protección contra sobrecargas, el acoplamiento de seguridad hidráulico elimina estructuras propensas al desgaste, como resortes y placas de fricción. En cambio, utiliza fluido hidráulico de alta presión para inducir deformación elástica en sus mangas internas y externas, confiando en la fuerza de fricción generada en las superficies de contacto para transmitir potencia.
El sistema logra cero juego y cero desgaste durante el funcionamiento normal. En caso de un atasco o una sobrecarga por impacto, un tubo de corte especializado se rompe instantáneamente para liberar la presión, cortando la transmisión de potencia en milisegundos. Esto evita fundamentalmente fallos irreversibles como la rotura del eje o daños en los dientes del engranaje.
Aprovechando ventajas únicas, incluida una estructura completamente sellada, un funcionamiento a prueba de explosiones y sin chispas, y la eliminación de requisitos de recalibración frecuentes, este acoplamiento se utiliza ampliamente en maquinaria pesada para todo clima, como equipos de trituración, transportadores de minería, molinos de cemento y líneas de laminación metalúrgica.
La lógica operativa principal del acoplamiento de seguridad hidráulico se basa en la expansión hidráulica y la transmisión de potencia basada en la fricción. Su funcionamiento se divide en tres fases distintas: Transmisión normal, Protección contra sobrecarga y Reinicio y reinicio. El sistema demuestra un rendimiento operativo estable y una velocidad de respuesta muy superior a la de los dispositivos de protección mecánicos tradicionales.
Se inyecta fluido hidráulico presurizado en la cámara de aceite interna de la unidad, lo que provoca que los manguitos interior y exterior sufran deformación elástica. El manguito interior sujeta firmemente el eje de transmisión, mientras que el manguito exterior se expande hacia afuera para acoplarse firmemente con el cubo. La transmisión del par se logra mediante la fuerza de fricción generada en estas superficies de contacto; la magnitud del par transmitido es directamente proporcional a la presión hidráulica. Durante esta fase, no hay absolutamente ningún deslizamiento, juego ni desgaste en los componentes internos, lo que da como resultado una precisión de transmisión excepcionalmente alta.
Si la maquinaria encuentra problemas como estancamiento de la carga o impacto del material, lo que hace que el par real supere el umbral de protección preestablecido, se produce un deslizamiento relativo entre las mangas. El anillo de corte corta instantáneamente el tubo de corte interno, liberando rápidamente la presión hidráulica dentro de la cámara de aceite y permitiendo que las camisas reboten elásticamente a sus posiciones originales desenganchadas. El extremo conductor entra en un estado inactivo mientras que el extremo impulsado se detiene inmediatamente; Todo el proceso de desconexión del par se completa en 20 milisegundos, bloqueando así rápidamente la transmisión del choque por sobrecarga.
Después de un evento de sobrecarga, el cuerpo principal del producto no sufre daños estructurales permanentes. La restauración de la transmisión de potencia requiere sólo el reemplazo de un tubo de corte y el llenado de la cámara de aceite con fluido hidráulico de presión estándar para volver a acoplar el manguito de expansión. Los componentes se pueden desmontar y reutilizar repetidamente, lo que reduce significativamente los costos de reemplazo a largo plazo.
Aprovechando tres características principales (transmisión sin desgaste, alivio de presión a nivel de milisegundos y un diseño completamente sellado a prueba de explosiones), el acoplamiento de seguridad hidráulico es compatible con la gran mayoría de las duras condiciones operativas de servicio pesado que se encuentran en el mercado actual. Resuelve eficazmente las deficiencias de la industria asociadas con los acoplamientos tradicionales, como la susceptibilidad al desgaste, la vulnerabilidad al polvo y la falta de idoneidad para su uso en zonas con riesgo de explosión.
- Condiciones de alto impacto y bloqueo: ideal para equipos propensos a picos de torsión repentinos, como trituradoras y transportadores raspadores. Cuando el atasco del material provoca una sobrecarga, el producto ejecuta una liberación de presión de milisegundos para desactivar el par; esta acción protectora se completa antes de que la fuerza del impacto pueda propagarse a los componentes posteriores, eliminando así por completo fallas irreversibles como fracturas del eje o daños en los engranajes de la caja de cambios.
- Condiciones de inversión frecuente: Adecuado para aplicaciones que involucran mesas de rodillos metalúrgicos y maquinaria basculante especializada. El producto mantiene una fuerza de sujeción de expansión uniforme y estable, lo que garantiza una transmisión sin juego durante toda la operación. Contrarresta eficazmente las cargas de impacto inverso generadas durante las inversiones de dirección, proporcionando una protección integral para los engranajes de la caja de cambios y los cojinetes de soporte.
- Operación continua en todo clima: Compatible con equipos que requieren operación ininterrumpida las 24 horas, como molinos de cemento y molinos de bolas. Debido a su diseño sin placas de fricción, el valor de par preestablecido permanece constante en el tiempo sin desviarse; esto elimina la necesidad de paradas frecuentes para recalibrar los parámetros, lo que reduce eficazmente el tiempo de inactividad del equipo para mantenimiento.
- Ambientes hostiles y polvorientos: Cuenta con una estructura de carcasa integrada y completamente sellada que aísla eficazmente la cámara de aceite y las superficies de contacto de sujeción del ingreso de polvo, arena y otras impurezas. Esto evita fallas de sujeción o desviaciones de torque causadas por la contaminación, lo que hace que el acoplamiento sea ideal para entornos de producción con alto contenido de polvo en industrias como la minería y los materiales de construcción.
El acoplamiento de seguridad hidráulico emplea una estructura hidráulica completamente mecánica que no depende de componentes de control electrónico, sensores ni fuentes de energía externas. Incluso en escenarios que involucran equipos fuera de control, cortes de energía en toda la planta o falla total del sistema de control eléctrico, la función de protección contra sobrecargas del producto permanece completamente operativa y no se ve afectada por fallas del circuito, lo que garantiza la máxima estabilidad de protección.
El alivio de la presión de sobrecarga se logra mediante el corte y la fractura de un tubo de corte. A diferencia de los productos tipo fricción-deslizamiento, los procesos de operación y desenganche no generan altas temperaturas ni chispas provocadas por la fricción. Esto evita que se produzcan accidentes de seguridad en entornos cargados de polvo, inflamables o explosivos, como los que se encuentran en plantas químicas y minas, garantizando así un mayor nivel de seguridad.
La fractura del tubo de corte sirve como un indicador físico intuitivo de que se ha producido un evento de sobrecarga, lo que permite al personal identificar rápidamente si el equipo ha sufrido una falla por sobrecarga. Además, al analizar el tiempo y la frecuencia de dichas fallas, se pueden optimizar los parámetros de producción y los procesos de alimentación de materiales, proporcionando valiosas referencias de datos para el mantenimiento de equipos y actualizaciones operativas.
- P1: ¿Cuáles son las ventajas principales del acoplamiento de seguridad hidráulico en comparación con los acoplamientos de fricción estándar?
R1: Los modelos tradicionales basados en fricción dependen del deslizamiento de las placas de fricción como protección, lo que genera problemas como desgaste, acumulación de calor, generación de chispas y desviación de parámetros. El modelo hidráulico, por el contrario, no contiene piezas consumibles de fricción; Ofrece cero desgaste, no requiere recalibración frecuente, logra una desconexión ultrarrápida en 20 ms y se desconecta sin generar chispas. Esto lo hace ideal para equipos pesados de alta gama que involucran cargas pesadas, requisitos a prueba de explosiones y operación continua las 24 horas.
- P2: Si el equipo se desconecta por sobrecarga, ¿es difícil o costoso el proceso de reparación y reseteo?
A2: El proceso de reparación es sencillo y económico. Después de un evento de sobrecarga, la estructura principal del acoplamiento permanece intacta y sin daños; El reinicio requiere sólo el reemplazo del tubo de corte de bajo costo y la reposición de fluido hidráulico. No es necesario desmontar todo el conjunto de transmisión ni reemplazar costosos componentes primarios, y toda la operación puede ser realizada por una sola persona.
- P3: ¿Se requiere un sistema de control eléctrico para que el acoplamiento funcione correctamente?
R3: No, no es obligatorio. El Acoplamiento Hidráulico de Seguridad presenta un diseño puramente mecánico-hidráulico; Al operar de forma independiente, maneja eficazmente tanto la transmisión de potencia como la protección contra sobrecargas. Al no verse afectado por problemas como cortes de energía, fallas de señal o envejecimiento de los circuitos, reduce significativamente los costos asociados con los sistemas de control eléctrico auxiliar, lo que lo hace ideal para la modernización y actualización de varios tipos de equipos pesados envejecidos.
- P4: ¿Es confiable el rendimiento del sellado en entornos mineros húmedos y con mucho polvo?
R4: Con una estructura original, integrada y completamente sellada, reforzada por múltiples mecanismos a prueba de polvo y de prevención de fugas, la unidad previene eficazmente que el polvo, la humedad y las impurezas entren en la cámara de aceite interna. Este diseño elimina posibles fallos de funcionamiento como atascos, deriva de torsión y fugas de presión de aceite, lo que garantiza un funcionamiento estable y fiable a largo plazo en entornos exigentes como minas e instalaciones de producción de materiales de construcción.
