El acoplamiento elástico tipo estrella es un acoplamiento amortiguador elástico de tipo garra ampliamente utilizado en el campo de la transmisión mecánica industrial. A diferencia de los componentes de transmisión rígidos, se centra en la amortiguación flexible, la reducción de ruido y la absorción de vibraciones, y sirve como función principal del equipo de protección.
Al aprovechar las ventajas de los cuerpos elásticos de dureza múltiple como opciones, las carcasas de varios materiales y los diversos métodos de instalación y bloqueo, se puede adaptar a condiciones de trabajo ordinarias, impactos de carga ligera, ambientes polvorientos y húmedos, y puede reemplazar completamente el acoplamiento importado de la serie ROTEX. Es compatible con la gran mayoría de maquinaria general, ingeniería, equipos metalúrgicos y químicos, y tiene una versatilidad y adaptabilidad extremadamente fuertes.
Este acoplamiento elástico tipo estrella adopta un diseño de estructura de garra curvada de estilo europeo. La combinación general es científicamente razonable, tiene una fuerte estabilidad estructural y es adecuada para un funcionamiento continuo a largo plazo.
El producto se compone de dos medias unidades de acoplamiento y un amortiguador elástico intermedio en forma de estrella. No hay accesorios redundantes o complejos. El desmontaje, mantenimiento y sustitución de accesorios no requieren herramientas profesionales. El mantenimiento diario es simple y conveniente.
Adopta la estructura de garra estándar europea con un diseño de superficie curva de las garras. El área de contacto de las ranuras de la almohadilla elástica es mayor, lo que reduce efectivamente la presión superficial de la superficie del diente involuta. Incluso en condiciones de carga pesada, no habrá problemas como deformación, desgaste o aplastamiento de la superficie del diente.
Está equipado con una estructura de límite de seguridad. Incluso si el cuerpo elástico se desgasta durante un período prolongado, el cuerpo del acoplamiento aún puede transmitir potencia de manera estable y no provocará directamente la parada del equipo ni daños al sistema del eje, lo que garantiza la seguridad de la operación del equipo.
El acoplamiento elástico tipo estrella admite múltiples combinaciones de materiales y durezas. Puede adaptar con precisión el modelo según la carga, la velocidad y las condiciones de trabajo del cliente, eliminando el inconveniente de que una única especificación sea adecuada para todas las condiciones de trabajo.
El cuerpo principal del acoplamiento puede estar hecho de hierro fundido de aleación en polvo, hierro fundido ordinario, hierro dúctil, acero, aleación de aluminio, etc., adecuado para diferentes requisitos de uso, como carga ligera, carga media, carga pesada y equipo liviano.
La almohadilla elástica intermedia utiliza material de poliuretano de alta calidad y ofrece cuatro opciones de dureza diferentes: 80A, 92A, 98A y 64D. Correspondiente a diferentes parámetros de torsión, el 92A es el tipo estándar de la industria y satisface las necesidades de la gran mayoría de las condiciones de trabajo rutinarias.
Los elastómeros de diferentes durezas utilizan colores diferenciados para distinguirlos, lo que permite a los clientes identificar rápidamente las especificaciones y evitar instalaciones mixtas y discrepancias de modelos, lo que facilita la gestión in situ y el reemplazo de piezas de repuesto.
El acoplamiento elástico tipo estrella cuenta con una excelente tolerancia ambiental y rendimiento operativo, capaz de adaptarse a condiciones duras y complejas en exteriores y talleres. Su estabilidad supera con creces la de los acoplamientos simples ordinarios.
El rango de temperatura de trabajo aplicable es de -20 ℃ a 80 ℃. No se agrieta a bajas temperaturas ni se ablanda a altas temperaturas y se puede utilizar de forma estable en las cuatro estaciones.
Tiene buena resistencia al aceite, polvo, arena y humedad. Puede funcionar continuamente en condiciones de taller húmedo, polvoriento y ligeramente aceitoso sin envejecer ni fallar.
Al confiar en la característica de amortiguación flexible del elastómero de poliuretano, puede absorber eficazmente las vibraciones y los impactos generados por el arranque y el apagado del equipo y las fluctuaciones de carga, reduciendo el ruido del equipo y protegiendo el motor y el eje principal.

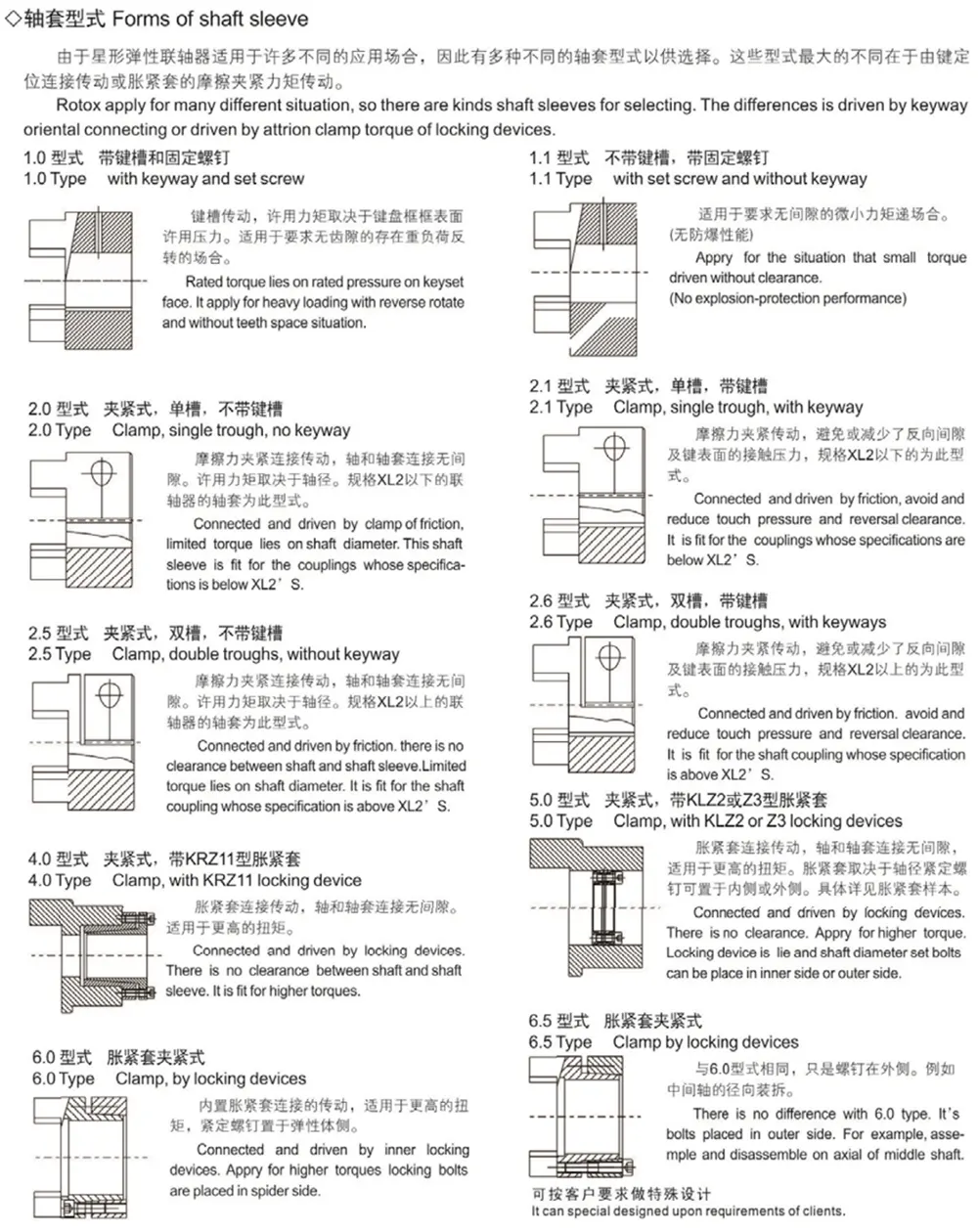

Admite varias formas de bloqueo, como conexión de llave plana, conexión estriada, bloqueo de ranura única y bloqueo de fricción cónica. Es adecuado para diferentes diámetros de eje y requisitos de instalación de transmisión, asegurando una fijación firme sin deslizamiento.

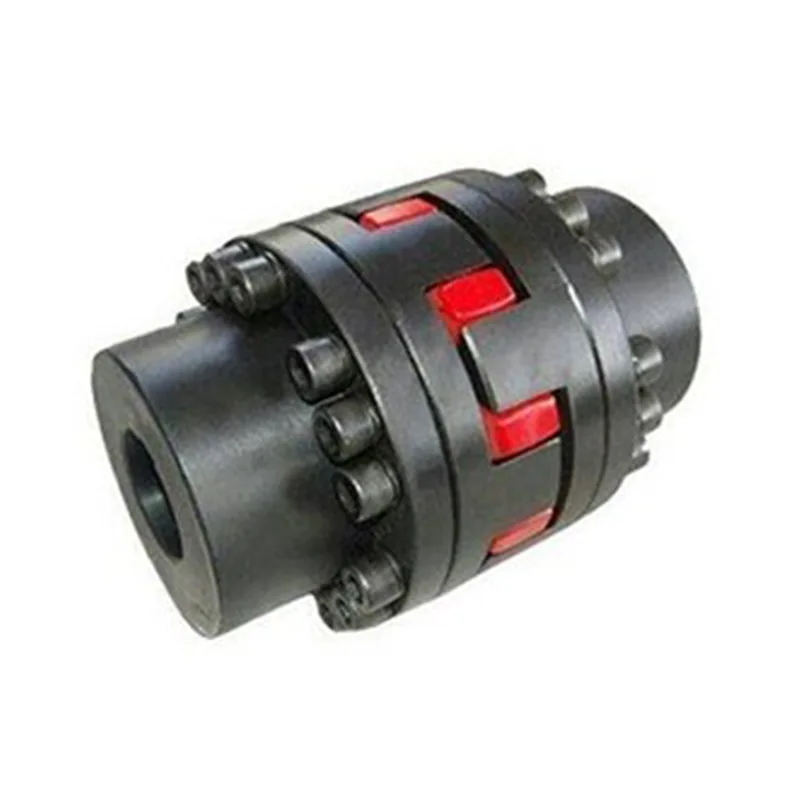

Incluye el tipo medio extendido, el tipo medio contraído, el tipo contraído estándar, el tipo brida, etc. Se puede adaptar a diferentes espacios de instalación y posiciones de instalación de escenarios de equipos.
Los parámetros, dimensiones y rendimiento pueden coincidir perfectamente con el acoplamiento alemán ROTEX. Puede reemplazar directamente los productos importados, reduciendo significativamente el costo de adquisición de componentes de equipos.
Diversos equipos de transmisión convencionales y dispositivos universales de transmisión de potencia para conexión de eje y transmisión amortiguadora.
Sistemas de transmisión de energía para equipos de ingeniería de conservación de agua y maquinaria de construcción, adecuados para condiciones de trabajo fluctuantes en exteriores y con cargas pesadas.
El acoplamiento elástico tipo estrella se puede adaptar a equipos de metalurgia, minería y productos químicos, y es capaz de soportar entornos de trabajo complejos como polvo, contaminación por aceite y corrosión leve.
