El acoplamiento de rodillos esféricos es un componente de transmisión especializado desarrollado específicamente para abordar puntos críticos en los sistemas de accionamiento del tambor de los mecanismos de elevación de grúas. Remedia eficazmente numerosas deficiencias inherentes a los acoplamientos de engranajes tradicionales, las transmisiones de engranajes abiertos y las estructuras de eje articulado. Al depender del mallado flexible de rodillos esféricos para transmitir el torque, el producto posee inherentemente características de rodamiento autoalineante, lo que le permite adaptarse automáticamente a las desalineaciones angulares dentro del equipo. Su diseño estructural es compacto y liviano, lo que garantiza que no ocupe espacio adicional dentro del mecanismo del carro. Es ideal para las condiciones operativas de baja velocidad, carga pesada y accionadas por tambor típicas de los equipos de elevación; además, ofrece una amplia gama de cobertura de parámetros y garantiza un funcionamiento estable y confiable.
En el varillaje de transmisión entre el eje de salida del reductor y el tambor en los mecanismos de elevación de grúa, los diseños tradicionales suelen emplear acoplamientos de engranajes de tipo disco, transmisiones de engranajes abiertos o conexiones de eje articulado de eje fijo y eje flotante. Cada uno de estos tipos estructurales presenta distintos inconvenientes operativos que limitan el mantenimiento del equipo y la flexibilidad del diseño estructural.
- Acoplamientos de engranajes multiplaca tipo disco (para grúas pequeñas y medianas): si bien ofrecen una estructura general compacta y una alta integración, su geometría compleja genera altos costos de fabricación y dificultades significativas de procesamiento. Además, su importante peso propio dificulta las iniciativas de diseño ligero para grúas pequeñas y medianas, y los procedimientos de desmontaje y mantenimiento posteriores son muy inconvenientes.
- Transmisiones de engranajes abiertos (para equipos de gran tonelaje): utilizada principalmente en grúas con capacidades de elevación superiores a 80 toneladas, esta configuración permite una reducción de velocidad en dos etapas y permite una mayor distancia central entre el motor y el tambor. Aunque estructuralmente simples, la naturaleza expuesta de los engranajes conduce a malas condiciones de lubricación; en consecuencia, las superficies de los dientes de los engranajes son altamente susceptibles al desgaste y a fallas rápidas, lo que resulta en una tasa de fallas del equipo relativamente alta.
- Estructuras de eje articulado de eje fijo y eje flotante (diseños de eje largo): Estos diseños permiten una reducción en la dimensión axial del tambor, lo que permite espacios de instalación compactos. Sin embargo, necesitan el uso de conjuntos de eje largo, lo que aumenta el peso propio general del mecanismo de elevación. Además, el montaje y alineación de los engranajes no se pueden realizar de forma independiente; Los procesos de desmontaje y reensamblaje son engorrosos, lo que lleva a una baja eficiencia de mantenimiento.
El acoplamiento de rodillos esféricos presenta una composición estructural claramente definida y un método de transmisión de torsión diseñado científicamente. Al aprovechar el mallado flexible de los rodillos esféricos, logra la transmisión simultánea de par y fuerzas radiales, lo que resulta en un mayor grado de flexibilidad operativa.

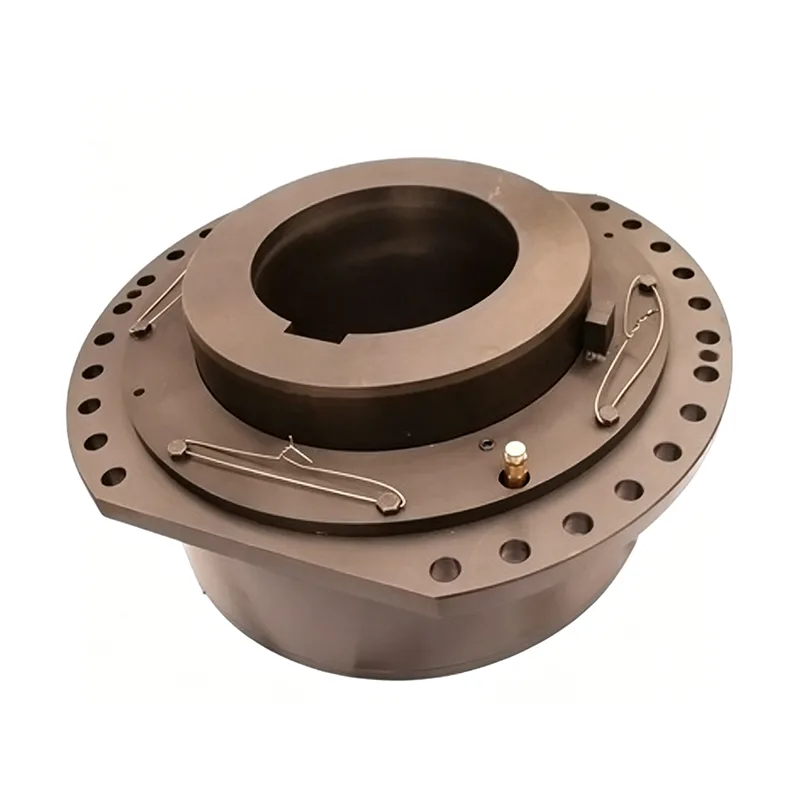

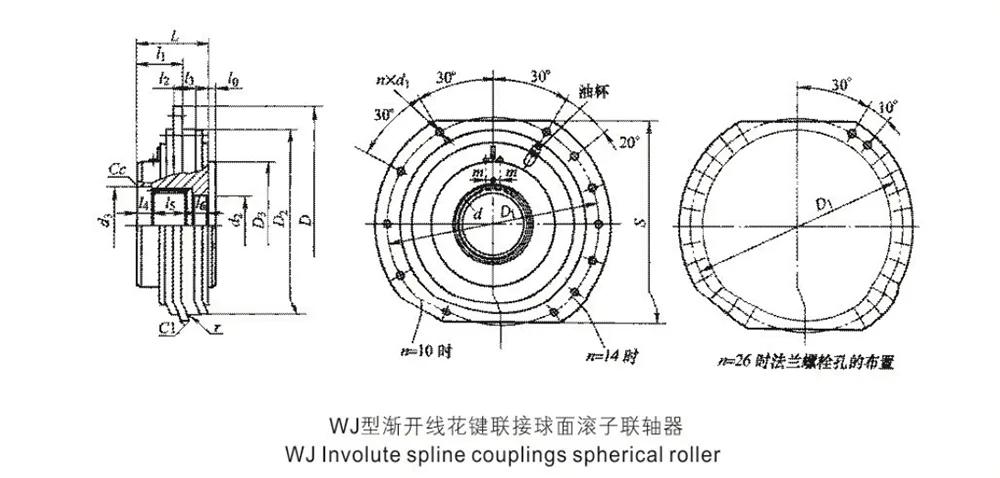

- Configuración estructural integral: el conjunto completo consta principalmente de componentes centrales como las mitades del acoplamiento, el manguito exterior, los rodillos esféricos, la cubierta interior y la cubierta exterior. La disposición de los componentes es simplificada, sin piezas de precisión complejas y superfluas, lo que da como resultado una tasa de fallas significativamente menor.
- Transmisión de par de engrane circunferencial: Los rodillos esféricos se distribuyen uniformemente a lo largo de la circunferencia del acoplamiento, asentados dentro de los orificios de posicionamiento ubicados entre las mitades del acoplamiento y el manguito exterior. A través del contacto estrecho y la acción de compresión entre los rodillos y sus respectivos orificios, el acoplamiento logra una transmisión bidireccional tanto de par como de cargas radiales.
- Método de montaje estandarizado: durante la operación, una mitad del acoplamiento se monta y se fija al eje de salida de la caja de engranajes (reductor), mientras que el manguito exterior se conecta firmemente al tambor del cable mediante pernos de alta resistencia. Esta configuración garantiza una distribución uniforme de la carga durante la transmisión, creando una conexión segura y altamente resistente al aflojamiento.
- Características de la transmisión de engranajes flexibles: El mecanismo de transmisión general se parece mucho al de un acoplamiento de engranajes elástico de tipo pasador. Se basa en la transmisión de fuerza flexible proporcionada por los elementos rodantes para mitigar eficazmente los problemas de impacto fuerte y desgaste abrasivo típicamente asociados con los sistemas de malla rígida.
El acoplamiento de rodillos esféricos presenta una función de autoalineación inherente, lo que le permite adaptarse automáticamente a las desviaciones operativas dentro del equipo. Resuelve eficazmente problemas comunes en la maquinaria de elevación, como la desalineación de la instalación y los cambios de deformación operativa, lo que la hace ideal para operaciones de servicio pesado a largo plazo.
1. Rendimiento de compensación autoalineante: Al exhibir las características operativas de un rodamiento autoalineante, el acoplamiento compensa con precisión la desalineación angular entre el eje de salida de la caja de cambios y el eje del tambor, acomodando así tanto los errores de ensamblaje inicial como los cambios dinámicos de deformación durante la operación.
2. Adaptabilidad al desplazamiento relativo bidireccional: el acoplamiento se adapta simultáneamente a varias formas de desplazamiento relativo entre los dos ejes, compensando de manera flexible las tensiones generadas durante la operación del equipo. Esto evita fallas como el bloqueo del eje (tensión bloqueada), desgaste anormal y tartamudeo de la transmisión.
3. Transmisión de carga estable: el acoplamiento maneja simultáneamente tanto la transmisión del par operativo como el soporte de cargas radiales. Su estructura de soporte de carga está diseñada de manera óptima, lo que garantiza un rendimiento sin deslizamientos ni derivas durante operaciones prolongadas, de baja velocidad y de servicio pesado. Su estabilidad de transmisión supera significativamente a la de las estructuras tradicionales de engranajes abiertos.
En comparación con las estructuras de transmisión de elevación tradicionales, el acoplamiento de rodillos esféricos ofrece distintas ventajas en términos de diseño liviano, distribución espacial, facilidad de instalación y confiabilidad general. Estos atributos lo hacen particularmente adecuado para cumplir con las exigentes limitaciones espaciales y requisitos de diseño de los carros de elevación.
1. Diseño compacto y liviano: Con un tamaño total reducido y un peso propio reducido, la unidad elimina la necesidad de ejes largos adicionales o trenes de engranajes complejos. Esto reduce significativamente el peso total del mecanismo y optimiza la disposición estructural del carro de la grúa.
2. Instalación y mantenimiento convenientes: El diseño presenta una estructura ordenada y una lógica de ensamblaje simple, que no requiere procedimientos de puesta en servicio complejos. Las tareas de montaje y mantenimiento se pueden realizar de forma independiente, resolviendo eficazmente los puntos débiles comunes asociados con las estructuras tradicionales, específicamente, la dificultad de desmontaje/reensamblaje y la incapacidad de realizar ajustes aislados.
3. Alta confiabilidad operativa: al eliminar los defectos inherentes de los engranajes expuestos, que son propensos al desgaste, la estructura cerrada del engranaje de los rodillos no se ve afectada en gran medida por los factores ambientales. Garantiza un funcionamiento suave y a baja velocidad con un ruido mínimo, lo que lo hace ideal para las condiciones de funcionamiento de servicio continuo típicas de los equipos de elevación.
El producto ofrece una amplia gama de parámetros y una adaptabilidad excepcional a diversas condiciones de funcionamiento. Está diseñado específicamente para adaptarse a los requisitos de transmisión especializados de la maquinaria de elevación, con especificaciones de rendimiento que cumplen estrictamente con los estándares industriales de servicio pesado.
- Escenarios de equipos aplicables: el acoplamiento de rodillos esféricos se utiliza principalmente en mecanismos de elevación de grúas, sistemas de accionamiento de tambores de baja velocidad y equipos de transmisión similares de uso general. Está diseñado específicamente para satisfacer los exigentes requisitos de la industria de elevación para operaciones de baja velocidad, cargas pesadas y trabajo continuo.
- Rango de temperatura de funcionamiento: Capaz de funcionar estable y normal dentro de un rango de temperatura ambiente de -25 °C a +28 °C, lo que lo hace adecuado para entornos interiores estándar, así como para operaciones de elevación en exteriores no extremas.

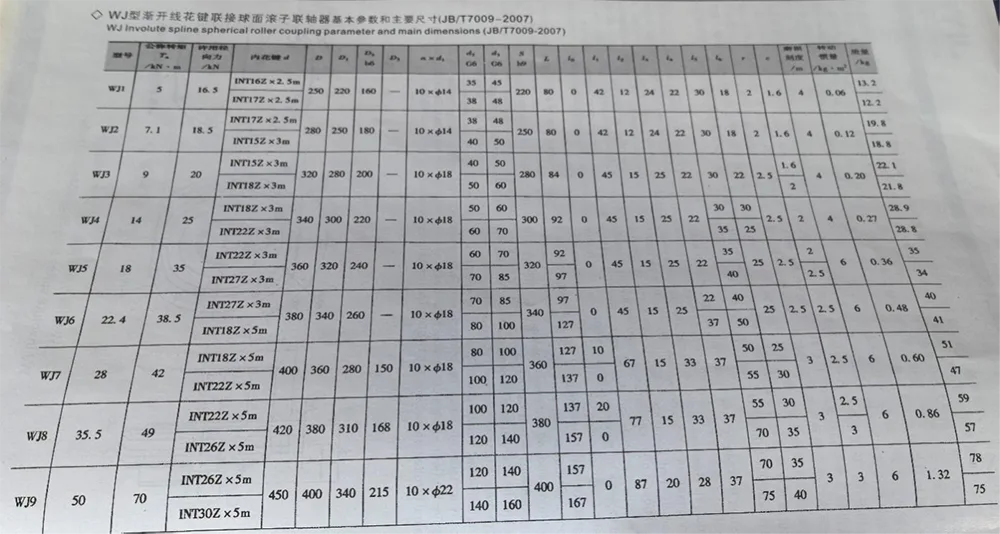

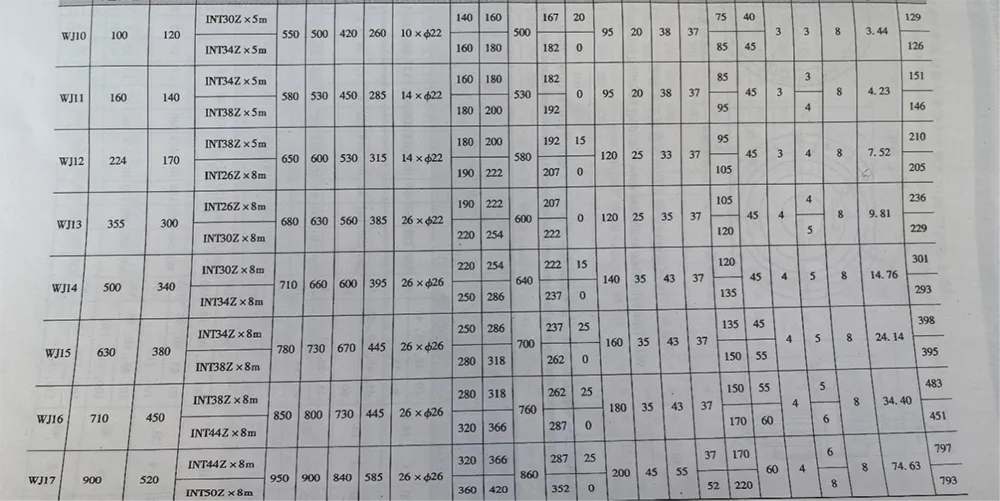

- Rango de capacidad de par: el rango de transmisión de par nominal abarca desde 5.000 N·m hasta 900.000 N·m, cubriendo eficazmente los requisitos de transmisión de equipos de elevación que van desde maquinaria de pequeña y mediana escala hasta maquinaria de gran escala.
- Límite de carga radial: capaz de soportar fuerzas radiales que van desde 16 500 N a 450 000 N. Su robusta capacidad de carga radial garantiza que pueda manejar de manera efectiva las fuerzas radiales pesadas típicamente asociadas con los sistemas de elevación basados en tambores.
