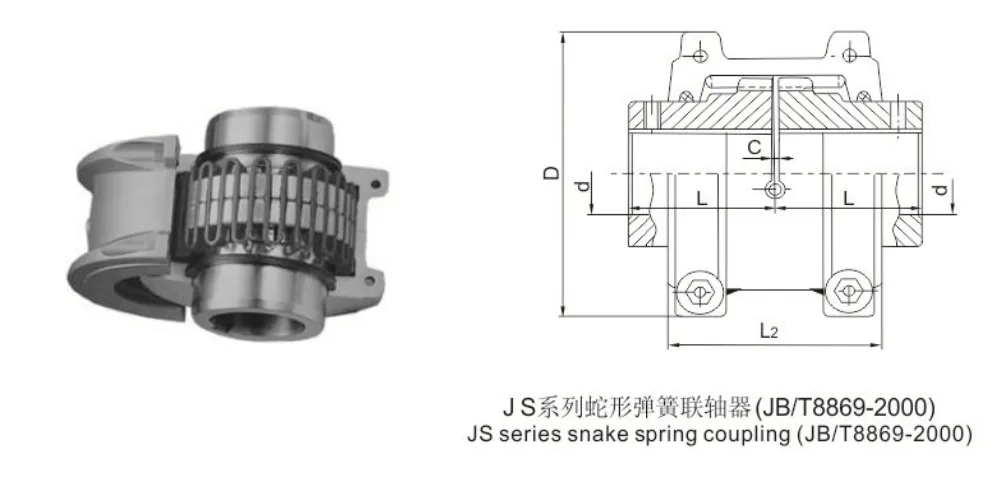

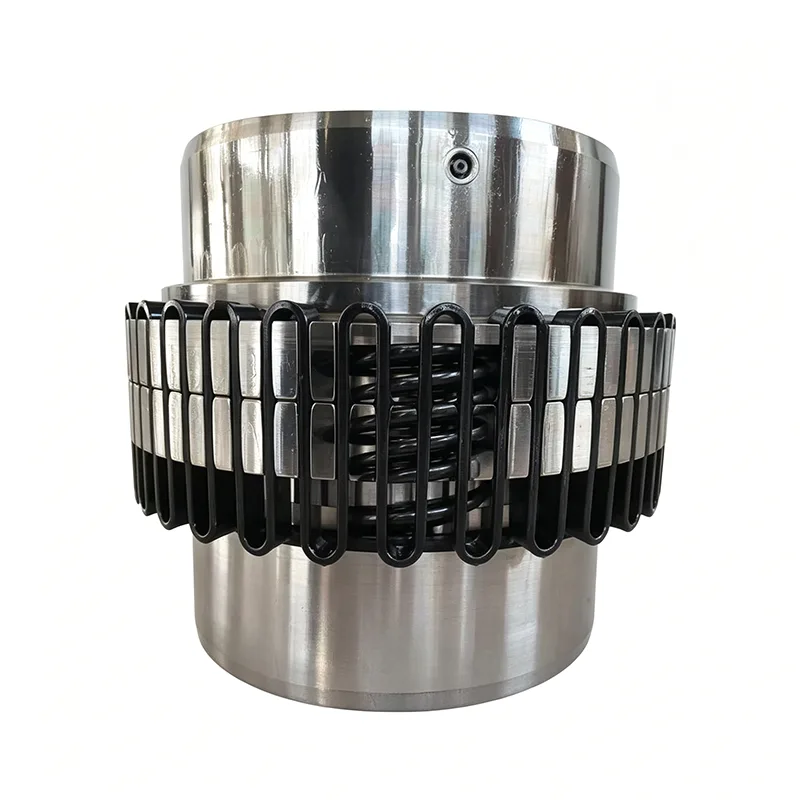

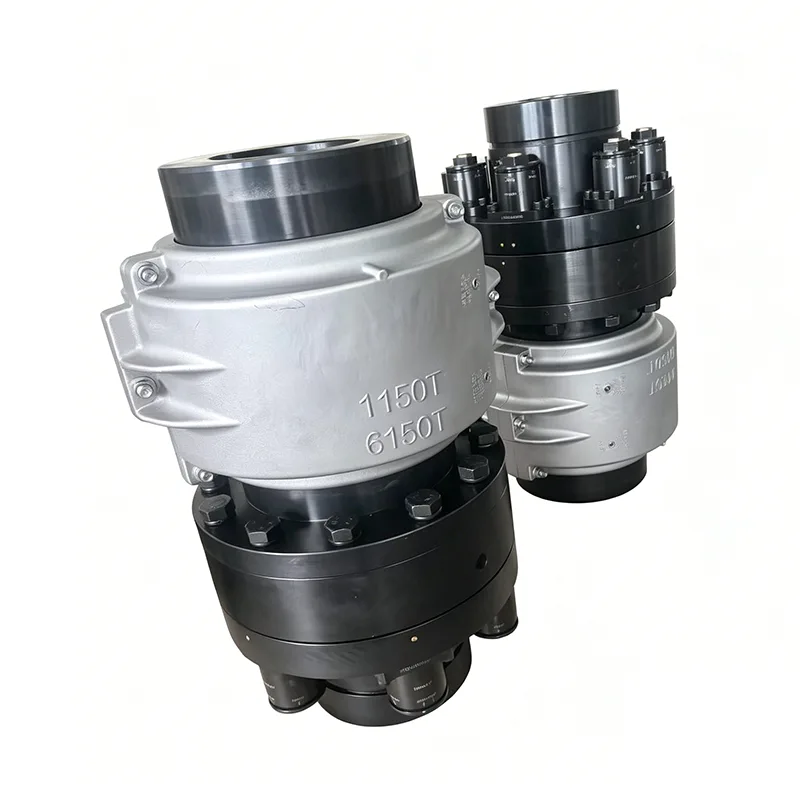

El acoplamiento de resorte serpentino de la serie JS representa un componente de transmisión de metal elástico de rigidez variable y alto rendimiento. Sirve como un producto de actualización avanzada, diseñado específicamente para reemplazar acoplamientos elásticos no metálicos en entornos operativos de servicio pesado de velocidad media a alta. A diferencia de los acoplamientos flexibles fabricados con caucho o nailon (materiales propensos a envejecer), este producto evita sustancias no metálicas perecederas. En cambio, se basa en tiras de resorte serpentinas de alta resistencia como elementos centrales elásticos de transmisión de torque, utilizando la deformación elástica de los resortes para absorber los golpes y contrarrestar la resonancia. El conjunto completo consta de dos mitades de acoplamiento, una carcasa de cubierta protectora, anillos de sellado y tiras de resorte serpenteantes. La transmisión de potencia se logra mediante el acoplamiento entrelazado de las tiras de resorte dentro de las ranuras de engranaje del acoplamiento, combinando así la alta eficiencia de transmisión de los acoplamientos rígidos con las capacidades de amortiguación y compensación de los acoplamientos flexibles.
- Conjunto estándar completo: una unidad completa consta de dos mitades de acoplamiento, dos secciones de la carcasa protectora exterior, dos anillos de sellado a prueba de polvo y tiras de resorte serpentinas. El número total de piezas es significativamente menor que el de otros acoplamientos de servicio pesado con capacidades de carga equivalentes, lo que resulta en una menor tasa de fallas.
- Estructura exclusiva de transmisión de par axial: las tiras de resorte serpentinas se insertan y asientan axialmente dentro de las ranuras de engranaje de las dos mitades del acoplamiento. La transmisión del par está impulsada por la presión uniforme ejercida por los flancos de las ranuras del engranaje contra los resortes; esto asegura una distribución equilibrada de fuerzas, evitando así concentraciones de tensiones localizadas que podrían conducir a fallas estructurales.
- Diseño protector cerrado: el acoplamiento presenta una carcasa exterior de tipo dividido combinada con anillos de sellado. Este diseño no solo asegura la posición de las tiras de resorte sino que también previene eficazmente la entrada de polvo externo y humedad en la zona de enganche, protegiendo así tanto las tiras de resorte como la estructura de la ranura del engranaje mientras minimiza el desgaste diario.
El acoplamiento de resorte serpentino de la serie JS emplea una lógica de transmisión de rigidez variable basada en la interacción de compresión entre las ranuras de engranaje y las tiras de resorte. Durante el funcionamiento, el acoplamiento puede ajustar dinámicamente su intensidad de amortiguación, mitigando así fundamentalmente problemas comunes dentro de los sistemas de transmisión, como la vibración y la resonancia.
- Lógica de transmisión de potencia estándar: El eje motor y el eje conducido se acoplan mediante semiacoplamientos correspondientes en cada extremo. Las paredes laterales de las ranuras de engranaje del lado de conducción ejercen una fuerza circunferencial sobre los resortes serpentinos; A través de la deformación elástica de estos elementos de resorte, el lado accionado es impulsado para girar sincrónicamente, logrando así la transmisión de par.
- Mecanismo de absorción de impactos y supresión de vibraciones de alta eficiencia: durante el arranque, apagado o fluctuaciones de carga del equipo, los resortes serpentinos sufren una deformación elástica adaptativa para atenuar las vibraciones inducidas por cargas alternas, evitando así que todo el sistema de transmisión entre en un estado de resonancia. El producto cuenta con una tasa promedio de amortiguación y reducción de vibraciones superior al 36%, lo que brinda un rendimiento de absorción de impactos que supera con creces el de los acoplamientos elásticos estándar.
- Rigidez variable que se adapta a las condiciones de carga: a medida que varía la magnitud del par transmitido, el grado de deformación elástica en los elementos del resorte cambia en consecuencia, ajustando automáticamente la rigidez general del acoplamiento. Este diseño equilibra eficazmente la suavidad operativa bajo cargas livianas con una sólida capacidad de carga bajo cargas pesadas, lo que lo hace ideal para aplicaciones que involucran condiciones de carga fluctuantes.
Los componentes elásticos del núcleo están fabricados con acero para resortes especialmente personalizado, reforzado mediante un proceso de tratamiento térmico de varias etapas. Este enfoque resuelve eficazmente los puntos débiles comunes de la industria asociados con los elementos elásticos no metálicos, como la susceptibilidad al envejecimiento, las fallas por fatiga y la escasa resistencia a las altas temperaturas.
- Materias primas de resorte de alta calidad: los elementos de resorte serpentinos están elaborados a partir de palanquillas selectas de acero para resortes de grado industrial. Estos materiales se someten a una serie integral de tratamientos de precisión, incluidos templado y revenido, para garantizar que su resistencia a la tracción, resistencia a la fatiga y dureza cumplan con los más altos estándares de la industria.
- Durabilidad duradera y desgaste mínimo: el cuerpo del resorte metálico es inmune a problemas como el envejecimiento, el endurecimiento o el agrietamiento corrosivo, y no se ve afectado por entornos operativos de temperaturas extremadamente altas o bajas. En comparación con los acoplamientos elásticos no metálicos (p. ej., los de caucho o nailon), este diseño ofrece una vida útil general significativamente mayor.
- Adaptabilidad a cargas alternas complejas: el acoplamiento de resorte serpentino de la serie JS está diseñado para resistir una exposición prolongada a ciclos frecuentes de arranque y parada, cargas de choque bidireccionales y deformaciones alternativas de alta velocidad. Incluso cuando funciona continuamente en entornos de alta carga y tensión alterna, mantiene un rendimiento mecánico estable y muestra una susceptibilidad mínima a la degradación elástica.
- Eficiencia de transmisión ultraalta: al utilizar un mecanismo de transmisión de contacto superficial entre las ranuras del engranaje y los elementos de resorte, el acoplamiento minimiza la pérdida de potencia. Su eficiencia de transmisión general puede alcanzar hasta el 99,47%, lo que ofrece tasas de utilización de energía que superan a la gran mayoría de los acoplamientos de transmisión flexibles disponibles actualmente.
- Protección de sobrecarga bidireccional: presenta capacidades de amortiguación de sobrecarga a corto plazo, con una capacidad de carga máxima que alcanza hasta el doble del par nominal. Esto le permite absorber sin esfuerzo cargas máximas instantáneas, evitando así fallas catastróficas, como la rotura del eje o el colapso de los dientes de los engranajes, causadas por sobrecargas repentinas.
- Compensación de desalineación multidimensional: aprovechando las características de deformación multidireccional de sus resortes serpentinos, el acoplamiento puede compensar simultáneamente desalineaciones de instalación axiales, radiales y angulares. Esto reduce el umbral de instalación con respecto a la coaxialidad del eje, lo que lo hace ideal para la integración en equipos existentes donde las desviaciones de alineación pueden exceder las tolerancias estándar.
- Estructura compacta y liviana: el acoplamiento de resorte serpentino de la serie JS presenta un tamaño compacto y un diseño liviano. Para una clasificación de torque determinada, ocupa significativamente menos espacio de instalación en comparación con otros tipos de acoplamiento, lo que lo hace perfectamente adecuado para su uso dentro de sistemas de transmisión confinados o cerrados.
- Montaje y desmontaje simplificados: cada unidad de acoplamiento utiliza solo de 2 a 4 elementos de resorte, lo que garantiza una secuencia de montaje/desmontaje sencilla e intuitiva. En comparación con los acoplamientos de tipo diafragma o engranajes, la complejidad y dificultad asociadas con la inspección y el reemplazo de componentes se reducen drásticamente.
- Mantenimiento de rutina de baja frecuencia: los resortes metálicos no requieren reemplazo frecuente, mientras que la estructura de la carcasa sellada protege eficazmente los componentes internos. El mantenimiento de rutina se limita a comprobaciones periódicas del estado de fijación de la carcasa y los niveles de lubricación, lo que elimina la necesidad de reemplazar periódicamente las piezas de desgaste elásticas que normalmente requieren otros tipos de acoplamientos.

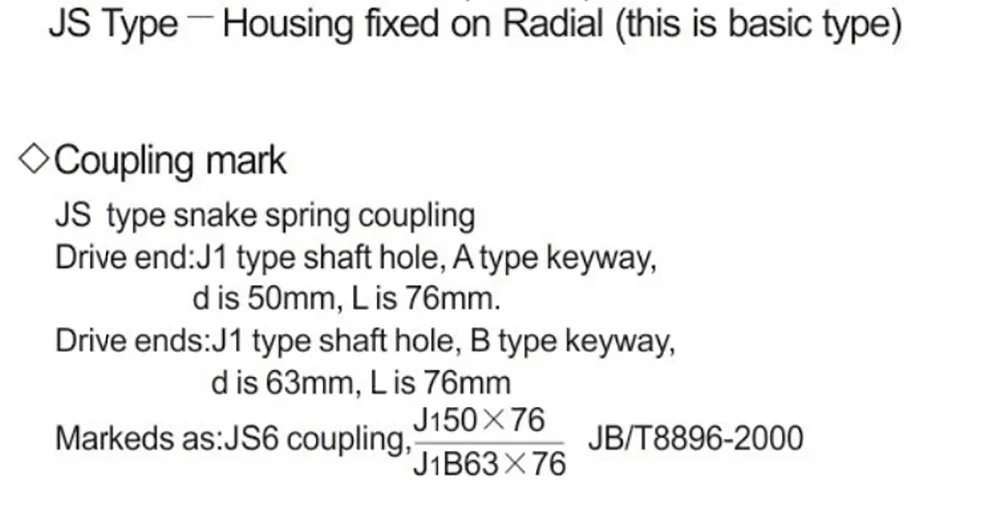

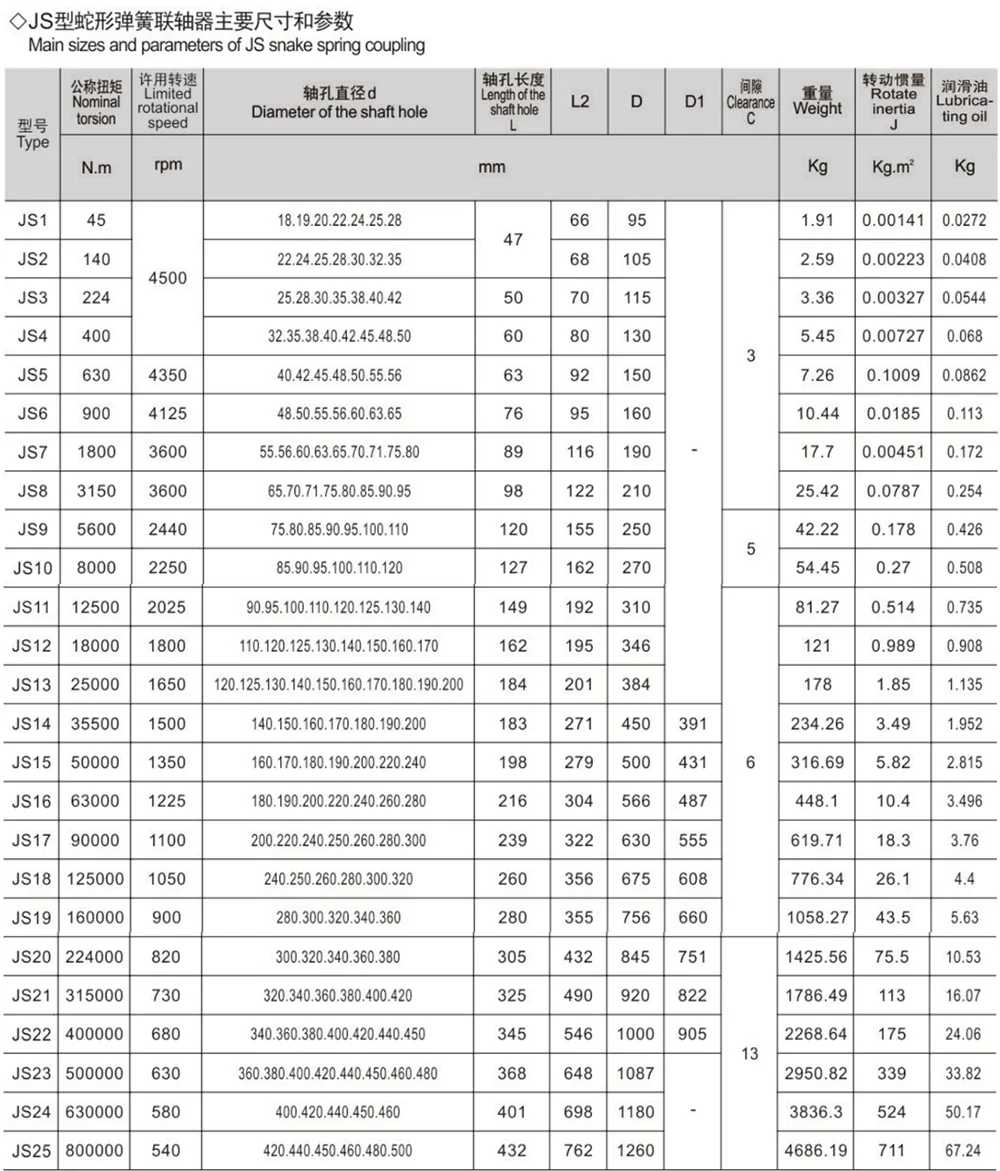

Nota: 1. Consulte con nuestro departamento de tecnología cuando seleccione los orificios del eje (GB/T 3852). 2. Calcular el peso y la inercia de rotación sin estado de agujero.
