A diferencia de los acoplamientos elásticos a base de caucho, el acoplamiento de pasador elástico tipo HL emplea nailon de alta resistencia para sus pasadores de transmisión, aprovechando la dureza inherente y la resistencia al corte del material de nailon para facilitar la transmisión de potencia. Si bien los métodos tradicionales de transmisión directa rígida son propensos a problemas comunes como desgaste de chaveteros, fractura de componentes, vibración del equipo y ruido anormal, este producto ofrece una solución perfecta; Se basa en pasadores de nailon para amortiguar el impacto de los arranques y paradas mientras amortigua las vibraciones causadas por las cargas alternas.
1. El material de los componentes elásticos es lino, por lo que tiene alta dureza y resistencia al desgaste y se aplica a las circunstancias con causticidad.
2. Superficie circular del anillo de freno metálico operado por enfriamiento.
3. Las dimensiones del orificio, las dimensiones del chavetero y el método de designación del acoplamiento cumplen con los requisitos de GB/T 3852-1977, "Tipos de conexión y dimensiones de los orificios del eje". Los orificios de las dos mitades del acoplamiento se pueden seleccionar de forma independiente y combinarse en cualquier configuración.
4. Temperatura de trabajo: De-20 a +70 ℃.
5. El estándar original es el estándar internacional GB5051-85.

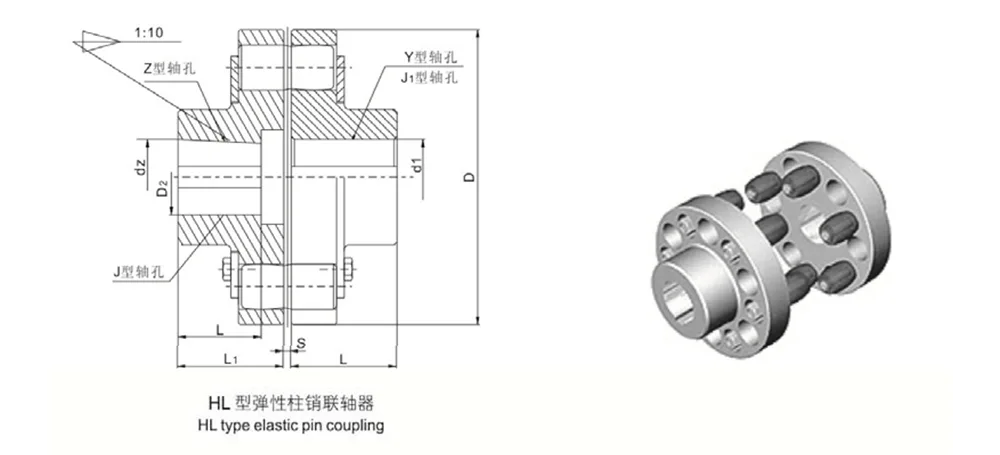

Para el tipo Zand J con avellanado, la longitud de ajuste no incluye el valor L como se muestra en el dibujo a continuación.
Acoplamiento de pasador elástico tipo HL6
Extremo de transmisión: orificio del eje tipo Y, chavetero tipo A, d1 es 65 mm, L es 142 mm
Extremo impulsado: orificio del eje tipo Y, chavetero tipo A, d2 es 75 mm, L es 142 mm
Acoplamiento: HL6 YA75×142YA65×142 GB/T5014-2003
El material del pasador es lylon MC6.
Para mejorar la condición táctil y compensar la capacidad, un extremo del pasador debe tener forma de tambor.
El acoplamiento de pasador elástico tipo HL se ha optimizado específicamente para entornos operativos estándar caracterizados por arranques/paradas frecuentes y cargas inestables. Es compatible con la gran mayoría de equipos mecánicos de uso general que involucran cargas de nivel medio, optimizando así el estado operativo del equipo desde la fuente.
- Adaptabilidad a inversiones frecuentes: Diseñados específicamente para sistemas de transmisión que requieren arranques/paradas repetitivos y cambios direccionales continuos, los componentes de nailon elástico poseen suficiente dureza para soportar las cargas de impacto generadas por la alternancia de direcciones a largo plazo, previniendo eficazmente problemas relacionados con el envejecimiento o la fractura del material.
- Amortiguación de fluctuaciones de carga: cuando se encuentran fluctuaciones menores de carga o cargas máximas momentáneas durante la operación, los pasadores de nailon utilizan su elasticidad inherente para amortiguar el impacto y disipar la fuerza, evitando así el ruido de transmisión y la vibración del equipo causados por la inestabilidad de la carga.
- Mitigación de los inconvenientes de las conexiones rígidas: Este producto, que sirve como reemplazo de los acoplamientos rígidos tradicionales de una pieza, suaviza los fuertes impactos asociados con las conexiones directas rígidas, eliminando de manera efectiva fallas comunes de los equipos, como la fractura de componentes, el desgaste de las chaveteros, la vibración del cuerpo y el ruido operativo.
- Mecanismo de protección contra sobrecargas de sacrificio: en caso de condiciones operativas anormales, como atascos, calados o sobrecargas momentáneas del equipo, los pasadores internos de nailon están diseñados para fallar primero mediante fractura por cizallamiento, cortando así activamente toda la ruta de transmisión de torsión. - Protección de equipos centrales de alto valor: las sobrecargas se interceptan eficazmente cortando los pasadores elásticos, evitando que se propaguen a los componentes estructurales aguas abajo. Esto proporciona una protección sólida para componentes centrales costosos, como motores, reductores y husillos, protegiéndolos contra daños irreversibles.
- Protección mecánicamente estable: Todo el mecanismo de protección es de naturaleza puramente mecánica; no se ve afectado por factores como cortes de energía, fallas de señal o interferencias ambientales. En consecuencia, su estabilidad protectora supera con creces la de los sistemas de seguridad electrónicos basados en alarmas, lo que lo hace ideal para entornos de talleres industriales complejos y hostiles.
En comparación con los acoplamientos elásticos estándar, el acoplamiento de pasador elástico tipo HL ofrece una mayor capacidad de carga y cubre una gama más amplia de escenarios de aplicación. Es capaz de albergar simultáneamente varios tipos de equipos de transmisión de carga media en múltiples industrias.
- Enfoque de aplicación específico: Diseñado principalmente para entornos operativos de carga media, es ideal para equipos mecánicos que implican arranques y paradas frecuentes, inversiones de dirección y cargas de choque alternas. Aborda eficazmente las deficiencias de la industria, específicamente la insuficiente capacidad de carga de los acoplamientos de caucho y la falta de absorción de impactos inherente a los acoplamientos rígidos.
- Versatilidad en todas las industrias: la compatibilidad del producto no está restringida por categoría de equipo; se puede implementar con éxito en maquinaria minera, instalaciones integrales de producción industrial, diversas máquinas de procesamiento de la industria ligera, así como maquinaria de fluidos como bombas de agua y ventiladores.
- Adaptabilidad a equipos nuevos y existentes: con dimensiones estandarizadas, el acoplamiento se puede preinstalar directamente como componente OEM en equipos nuevos. También sirve como reemplazo ideal para acoplamientos viejos y desgastados en maquinaria existente; El proceso de modernización es de baja dificultad y no requiere modificaciones en la estructura de transmisión original del equipo.
Como fabricante original del acoplamiento de pasador elástico tipo HL, nuestra empresa ha dedicado años a la investigación y el desarrollo y la fabricación de diversos acoplamientos elásticos y limitadores de torsión. Brindamos servicios integrales de soporte integral a compradores nacionales e internacionales, cubriendo todas las etapas, desde el control de calidad y la entrega del producto hasta la selección de productos y el soporte posventa.
Toda la serie de acoplamientos tipo HL se produce de forma integrada y propia. Los pasadores elásticos de nailon, el único componente subcontratado, se fabrican utilizando materias primas estrictamente obtenidas, de alta pureza y resistentes al desgaste. Cada lote se somete a rigurosas pruebas de torsión y corte antes de salir de fábrica.
Mantenemos un inventario listo de modelos de acoplamiento estándar y pasadores de nailon de repuesto. Estamos equipados para cumplir con pedidos que van desde muestras unitarias hasta compras al por mayor a gran escala, eliminando así los largos plazos de entrega típicamente asociados con los ciclos de fabricación personalizados.
Nuestro equipo técnico analiza factores como el tipo de carga del equipo, la frecuencia de arranque y parada y los parámetros del diámetro del eje para distinguir entre las series de productos de pasador elástico HL y manguito elástico TL, y así encontrar a cada cliente la solución de acoplamiento más adecuada.
Proporcionamos dibujos dimensionales y tutoriales de instalación de forma gratuita, y ofrecemos orientación técnica remota específicamente para nuestros clientes extranjeros. Además, apoyamos la personalización de pasadores y tamaños de orificio no estándar con niveles de dureza especializados para garantizar la compatibilidad con equipos que operan en condiciones únicas.
