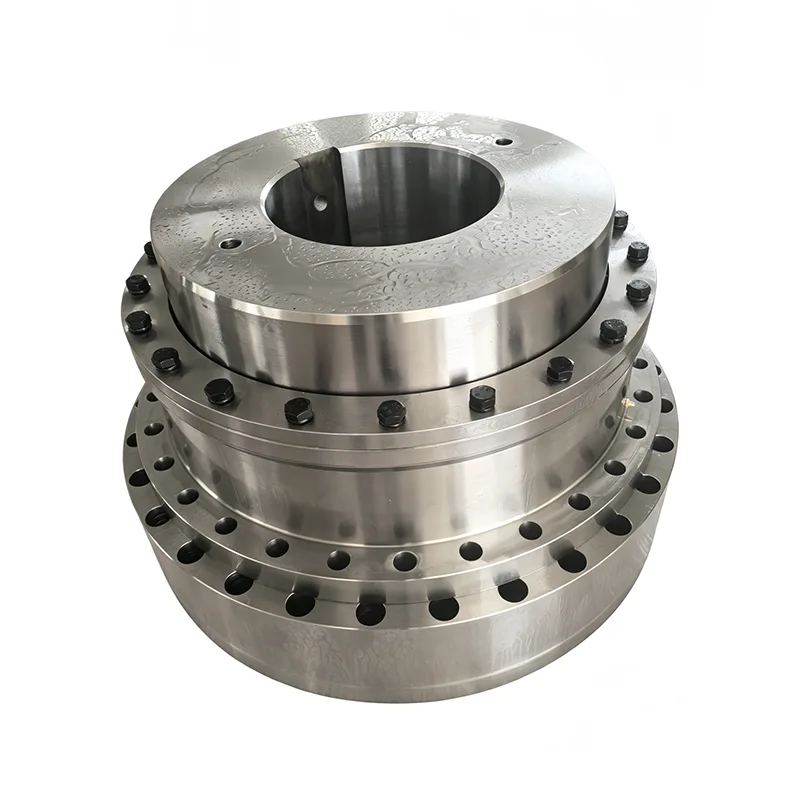

El acoplamiento de engranaje de tambor tipo GICL sirve como componente de conexión principal de servicio pesado en sistemas de transmisión de energía industriales. Utilizando una estructura de malla única que combina dientes externos convexos (coronados) con dientes internos rectos, supera las limitaciones de los acoplamientos de engranajes de dientes rectos estándar, que sufren de capacidades limitadas de compensación de desalineación, aprovechando el perfil curvo de sus dientes de engranaje para lograr una compensación multidireccional para desalineaciones de instalación.
Este producto presenta una capacidad de torsión máxima excepcional y una pérdida de potencia mínima. Es capaz de soportar el funcionamiento continuo a plena carga de maquinaria pesada, como molinos de bolas y trituradoras, durante períodos prolongados, y al mismo tiempo es ideal para conjuntos de transmisión de alta precisión y equipos que funcionan en entornos hostiles al aire libre.

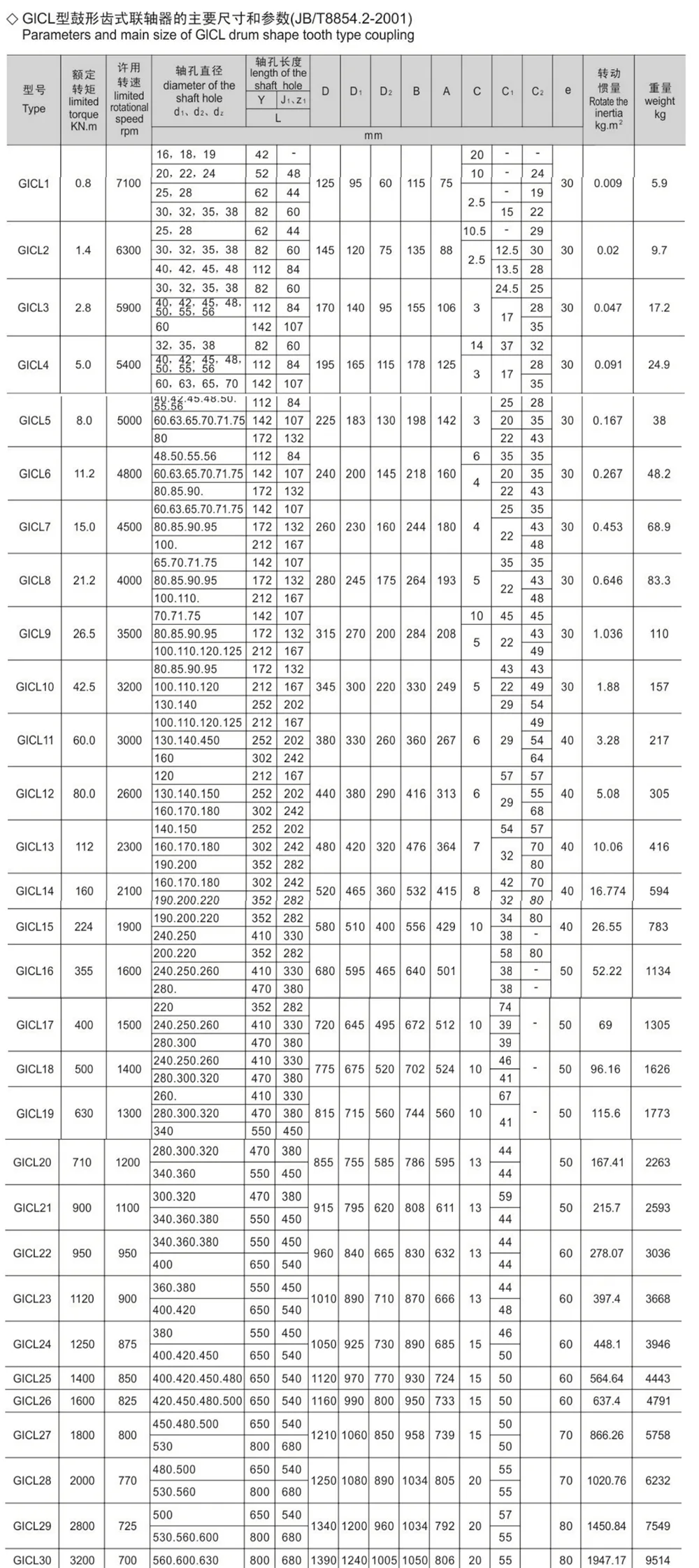

1. La calidad y el momento de inercia son aproximaciones calculadas por el diámetro menor y la longitud mayor del eje.
2. El anillo de sellado está adoptado por la superficie circular fieltro de goma.

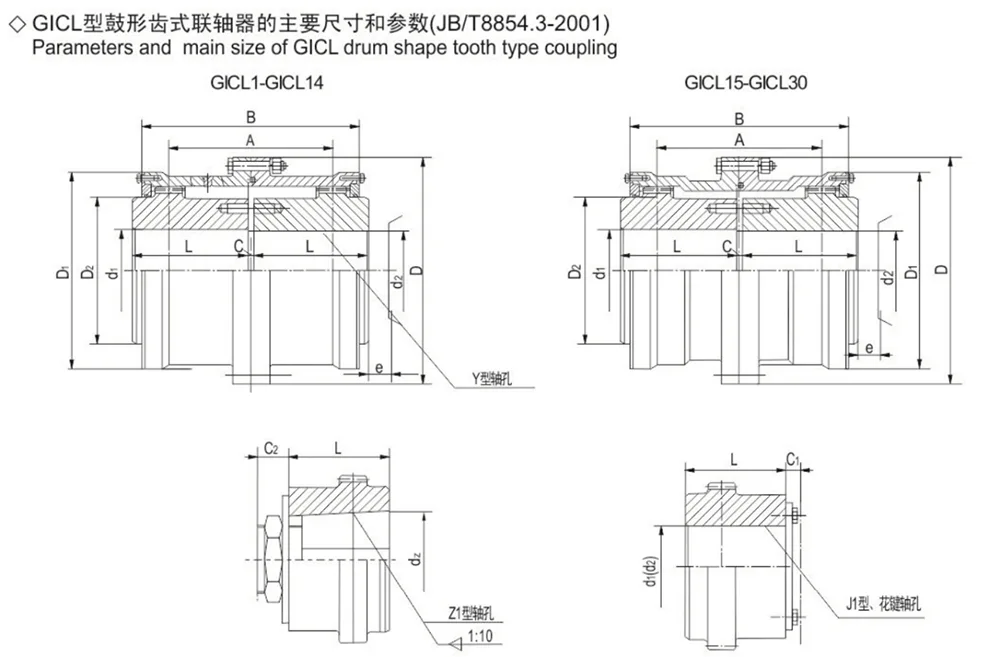

3. Según la necesidad, el orificio del eje J1 no podía usar un anillo de bloqueo en el extremo.
4. Permitir compensación de orientación 1° 30’

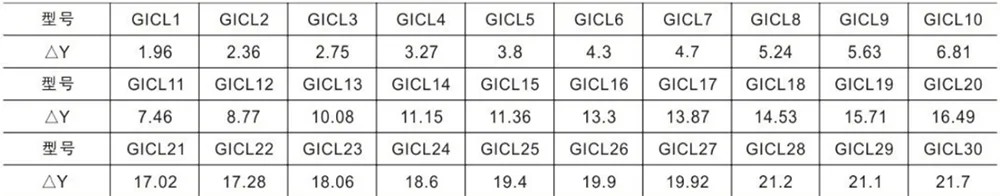

5. Permitir compensación radial, Y están de acuerdo con la siguiente lista
El acoplamiento de engranaje de tambor tipo GICL cuenta con una excelente capacidad de torsión nominal y una pérdida de transmisión de potencia extremadamente baja, lo que resulta en una alta eficiencia de transmisión. Facilita la conservación de energía y la reducción de costos incluso durante operaciones prolongadas a plena carga, satisfaciendo de manera efectiva las demandas de energía continua de la maquinaria pesada de alto rendimiento.
Gracias a su exclusiva estructura de engranaje coronado, que utiliza el espacio inherente proporcionado por los perfiles de dientes curvos, el acoplamiento puede compensar simultáneamente desalineaciones axiales, radiales y angulares. Esto resuelve eficazmente el desafío de toda la industria de lograr una alineación coaxial precisa durante el ensamblaje del equipo.
El acoplamiento proporciona efectos inherentes de amortiguación y amortiguación de vibraciones durante el funcionamiento, lo que da como resultado bajos niveles de ruido general. Garantiza una transmisión de potencia suave en condiciones operativas de alta y baja velocidad, reduciendo efectivamente la vibración general de la máquina y el desgaste de los componentes, extendiendo así la vida útil de todo el sistema de transmisión.
El acoplamiento de engranaje de tambor tipo GICL es compatible con una amplia gama de maquinaria pesada convencional, incluidos molinos de bolas, trituradoras, polipastos, transportadores, laminadores, cabrestantes, bombas químicas y compresores a gran escala. Sirve como componente de conexión frecuentemente especificado para fabricantes de equipos originales (OEM) de maquinaria industrial pesada.
Ya sea que se implemente en entornos exteriores hostiles expuestos al viento y la lluvia, en talleres de alta carga que requieren producción continua las 24 horas del día o en estaciones de transmisión de precisión donde la alta precisión de alineación es primordial, este acoplamiento mantiene un rendimiento estable y confiable.
Altamente adaptables a diversos entornos y caracterizados por bajas tasas de fallas en el campo, estos componentes ofrecen costos generales de adquisición y mantenimiento controlables. Se destacan como componentes estándar altamente rentables para diversos sistemas de transmisión de servicio pesado que se encuentran en aplicaciones industriales y mineras.
Aprovechando nuestras propias líneas de procesamiento internas, logramos una producción totalmente autónoma en todo el flujo de trabajo, desde el control de calidad, la personalización y los precios hasta el soporte posventa, eliminando así los márgenes impuestos por los intermediarios.
Todos los productos se fabrican y envían en estricto cumplimiento de los estándares industriales actuales. Cada unidad terminada se somete a un riguroso proceso de inspección de tres pasos (verificación dimensional de precisión, prueba de torque nominal real e inspección visual integral) para garantizar una calidad de fábrica sin concesiones.
Ofrecemos servicios de personalización flexibles para cumplir con los requisitos específicos del cliente, incluidas dimensiones externas no estándar y diámetros de orificio especializados. Además, podemos diseñar modelos modificados a medida y diseñados específicamente para soportar condiciones operativas desafiantes, como entornos corrosivos o temperaturas extremas.
Al eliminar capas de márgenes intermedios, ofrecemos precios competitivos, con tarifas aún más favorables disponibles para pedidos al por mayor. Brindamos soporte técnico integral y servicio posventa, brindando continuamente soluciones de transmisión rentables a una amplia gama de empresas industriales y mineras.
P1: ¿Cuál es la diferencia principal entre el acoplamiento de engranaje de tambor tipo GICL y un acoplamiento de engranaje de dientes rectos estándar?
A1: Los acoplamientos estándar de dientes rectos cuentan con un perfil de dientes lineal, que permite una desalineación mínima e impone requisitos estrictos para la alineación de la instalación. Por el contrario, el GICL utiliza un perfil de diente externo "en forma de tambor" (coronado); este diseño garantiza una distribución de carga más uniforme en las superficies de los dientes y ofrece un rango significativamente más amplio de compensación para desalineaciones axiales, radiales y angulares. En consecuencia, el GICL funciona de manera confiable incluso cuando la instalación del equipo presenta mayores desviaciones de alineación, lo que lo hace adecuado para un espectro más amplio de condiciones operativas.
P2: ¿Se puede utilizar este producto durante períodos prolongados en ambientes al aire libre caracterizados por mucho polvo y lluvia?
R2: Este producto presenta una estructura de engranaje totalmente metálica y no contiene componentes elásticos (como caucho o nailon) que sean propensos a envejecer. Funciona de manera estable en ambientes exteriores húmedos y polvorientos; El único mantenimiento necesario es la lubricación periódica y rutinaria con grasa. Esto lo convierte en una opción ideal para uso durante todo el año en operaciones mineras y plantas de trituración al aire libre.
P3: ¿Es el acoplamiento GICL una opción adecuada para equipos que cambian con frecuencia entre velocidades de funcionamiento altas y bajas?
R3: El acoplamiento de engranaje de tambor tipo GICL garantiza una transmisión de potencia suave en condiciones de funcionamiento de alta y baja velocidad, ofreciendo excelentes capacidades de amortiguación de vibraciones y reducción de ruido. Los impactos vibratorios resultantes de las frecuentes fluctuaciones de velocidad se amortiguan y absorben eficazmente mediante el engranaje de los dientes del engranaje, minimizando así el desgaste del sistema de eje y del reductor.
P4: ¿Qué pasa si las dimensiones requeridas del orificio del eje no coinciden con las especificaciones estándar? ¿Puede la fábrica realizar mecanizado de orificios personalizados?
A4: Apoyamos servicios de mecanizado personalizados. Como fabricante directo, podemos mecanizar orificios de eje no estándar para que coincidan con los diámetros de eje reales de los equipos de nuestros clientes. Además, para aplicaciones que involucran ambientes corrosivos o condiciones de alta temperatura, podemos aplicar tratamientos de superficie especializados para cumplir con los requisitos de ensamblaje específicos de maquinaria no estándar.
