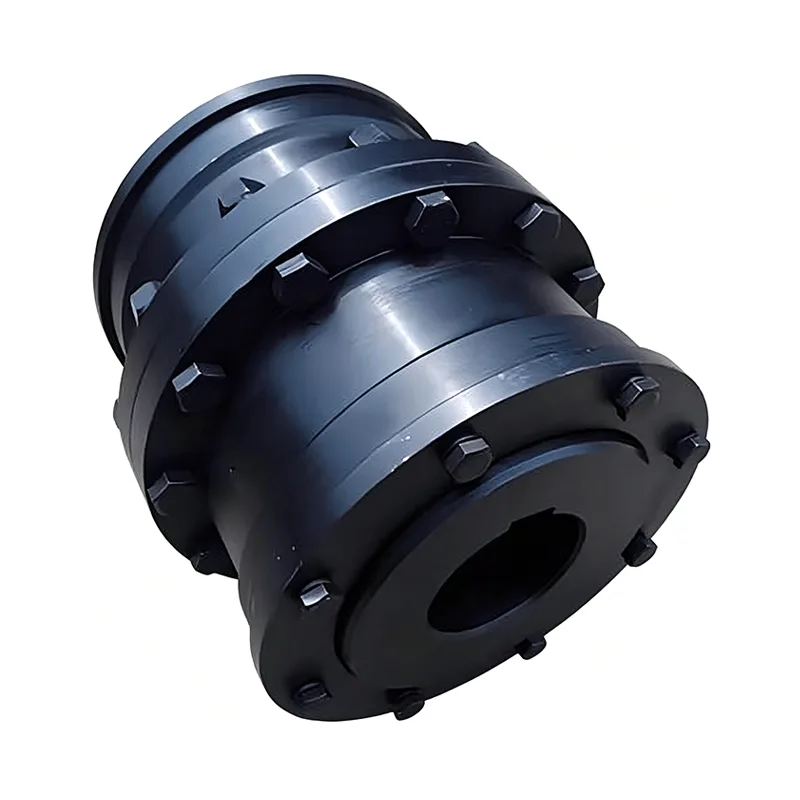

Acoplamiento de engranaje de tambor tipo NGCL

El acoplamiento de engranaje de tambor tipo NGCL es un componente de transmisión integrado y especializado para maquinaria de elevación, un producto personalizado poco común en el mercado que combina de manera única una rueda de freno y un acoplamiento de engranaje en una sola unidad. A diferencia de los acoplamientos de engranajes convencionales, que requieren un ensamblaje por separado, la adición de una rueda de freno independiente y tediosos procedimientos de alineación en el sitio, el NGCL integra el cuerpo del engranaje de transmisión y la rueda de freno en una sola pieza unificada. Se envía como una unidad estructural completa y elimina eficazmente los problemas comunes desde su origen, como la desalineación del ensamblaje en el sitio y las fallas de sincronización de los frenos.

La rueda de frenado se somete a un mecanizado de precisión para garantizar una superficie de fricción plana y suave; Combinada con las capacidades de compensación de desalineación de sus dientes de engranaje coronados, la unidad no solo transmite de manera confiable un par de servicio pesado sino que también facilita un frenado preciso junto con varios sistemas de frenos, abordando específicamente las demandas operativas de los equipos de elevación, como arranques y paradas frecuentes y requisitos de frenado instantáneo.

¿Cuáles son las características diferenciadoras clave en comparación con los acoplamientos de engranajes estándar de uso general?

1. Diseño Estructural Integrado

La rueda de freno y el cuerpo de acoplamiento están fabricados como una sola unidad integrada. Esto elimina la necesidad de comprar e instalar por separado componentes de frenado independientes, simplificando así el diseño general de la transmisión de la maquinaria. Conserva significativamente el espacio de instalación limitado que normalmente está disponible dentro de los equipos de elevación, lo que da como resultado una configuración estructural más compacta y optimizada.

2. Superficie de fricción de frenado de alta precisión

La superficie de fricción de la rueda de frenado se procesa utilizando técnicas de torneado de precisión, lo que garantiza una planitud excepcional y tolerancias dimensionales estrictas. Esto permite una interfaz perfecta y fluida con una amplia gama de sistemas de frenos estándar actualmente disponibles en el mercado, lo que garantiza una respuesta de frenado sensible sin tartamudeos ni retrasos.

3. Optimizado para condiciones específicas de elevación

Logra un funcionamiento sincronizado y coordinado entre la transmisión de potencia y el frenado mecánico. Esto resuelve de manera efectiva problemas operativos comunes inherentes a los equipos de elevación, como arranques y paradas de alta frecuencia, respuesta de frenado retardada y desviaciones significativas de coaxialidad durante el ensamblaje en el sitio, y al mismo tiempo está diseñado específicamente para soportar las cargas de choque alternas características de las operaciones de elevación.

Estructura y rendimiento del producto

A través de un diseño estructural racionalizado, el acoplamiento de engranaje de tambor tipo NGCL está completamente diseñado para satisfacer las demandas operativas de alta intensidad y alta frecuencia de los equipos de elevación en tres dimensiones clave: precisión de acoplamiento, protección ambiental y facilidad de montaje/mantenimiento.

- Alta Rigidez; Resistente a la deformación y el aflojamiento: la rueda de freno y el cuerpo del engranaje presentan un acoplamiento de alta precisión y una fuerte integridad estructural, lo que garantiza una amplia rigidez general de la unidad. Bajo la influencia de impactos instantáneos y cargas alternas típicas de las operaciones de elevación, el acoplamiento permanece resistente a la deformación estructural, el aflojamiento de las bridas y la desalineación del cuerpo del engranaje, lo que garantiza una estabilidad operativa excepcional.

- Completamente sellado; Adaptado para entornos hostiles: Equipado con una estructura de sellado compuesta de alta calidad, el acoplamiento ofrece protección de triple capa contra el polvo, la entrada de agua y las fugas de grasa. Esto le permite soportar un funcionamiento continuo de alta intensidad y a largo plazo en entornos al aire libre caracterizados por altos niveles de polvo, alta humedad y condiciones climáticas diversas.

- Montaje conveniente; Mantenimiento sencillo: la estructura general está bien organizada, lo que facilita el montaje, la alineación y el ajuste sin necesidad de herramientas especializadas o complejas. El mantenimiento de rutina solo requiere lubricación periódica, lo que reduce efectivamente los costos de mano de obra asociados con el mantenimiento y minimiza las pérdidas por tiempo de inactividad del equipo, garantizando así el funcionamiento estable a largo plazo de la maquinaria.

Recomendaciones de mantenimiento

- Lubricación y mantenimiento periódicos: reponga con grasa para engranajes de alta calidad a intervalos regulares según la frecuencia operativa. Para aplicaciones que impliquen arranques y paradas frecuentes, se recomienda inspeccionar el estado de lubricación mensualmente y realizar un reemplazo completo de grasa cada 3 a 6 meses. Esto evita la fricción seca en las superficies de los engranajes, el desgaste anormal y la tartamudez de la transmisión, asegurando un engranaje suave de los dientes del engranaje en forma de tambor.

- Inspección de la superficie de la rueda de freno: Durante las inspecciones de rutina, preste mucha atención al estado de la superficie de fricción de la rueda de freno. Elimine rápidamente el polvo, los residuos de aceite o las impurezas acumulados para evitar el deslizamiento de la superficie, lo que podría provocar fallas en los frenos o un retraso en la respuesta de frenado. Si la superficie de fricción presenta desgaste desigual, ranuras o deformación, realice reparaciones o reemplazos inmediatos para garantizar la precisión del frenado.

- Inspección de Sellados y Sujeciones: Inspeccionar periódicamente la integridad de los sellos y empaquetaduras de los extremos. Reemplácelos inmediatamente si se detectan signos de envejecimiento, fugas o daños para evitar que el polvo y el agua de lluvia entren al interior y provoquen desgaste en el cuerpo del engranaje. Al mismo tiempo, verifique el apriete de los pernos de la brida para evitar que se aflojen o desalineen debido a una vibración prolongada. - Gestión de condiciones operativas: prohíbe estrictamente el funcionamiento prolongado en condiciones de sobrecarga o exceso de velocidad. Evite frenadas de emergencia frecuentes y de alta intensidad para minimizar el desgaste por impacto instantáneo en el cuerpo del engranaje y el tambor de freno. Para los equipos que funcionan al aire libre, asegúrese de que existan medidas de protección adecuadas para reducir la exposición prolongada a la luz solar directa y la inmersión en agua de lluvia, lo que ralentiza el envejecimiento de los componentes.

Ventajas de nuestro modelo directo de fábrica

Jiteng cumple estrictamente con los estándares de la industria durante todo el proceso de producción de nuestros acoplamientos de engranajes de tambor tipo NGCL. Hemos establecido una cadena de servicios integral, que abarca inspección de calidad, gestión de inventario, fabricación personalizada y soporte posventa, para salvaguardar los intereses operativos y de compras de nuestros clientes.

- Inspección de calidad rigurosa en varias etapas: antes de salir de fábrica, cada producto terminado se somete a una secuencia de tres etapas de inspección principales: verificación dimensional de precisión, prueba de carga de torsión nominal y evaluación visual integral. Este riguroso proceso garantiza que no se envíen productos defectuosos, garantizando la calidad estable y confiable de cada unidad.

- Suministro directo de fábrica con amplio stock: al operar con un modelo puro de venta directa, eliminamos las capas de márgenes que suelen imponer los intermediarios. Mantenemos un stock listo de especificaciones estándar para garantizar una entrega rápida. Además, las compras de gran volumen califican para descuentos de precios escalonados, lo que ofrece una relación calidad-precio excepcional.

- Soporte integral de personalización no estándar: ofrecemos capacidades de personalización de dimensiones completas para cumplir con requisitos de equipos específicos, incluidas dimensiones externas no estándar, tamaños de orificios especializados y especificaciones de chaveteros únicos. Además, podemos implementar actualizaciones y modificaciones de procesos adaptadas a entornos operativos especiales, como aquellos que involucran altas temperaturas, alta humedad o cargas pesadas de polvo.

- Soporte técnico y posventa integral: brindamos una gama de servicios técnicos complementarios, que incluyen orientación para la selección de productos, instrucciones de instalación y consultoría de optimización operativa, respaldados por un sistema de soporte posventa sólido e integral.

Preguntas frecuentes

- P1: ¿Cuál es la diferencia clave entre el acoplamiento NGCL y los acoplamientos de engranajes GIICL/GICL?

R1: El acoplamiento de engranaje de tambor tipo NGCL presenta un diseño de tambor de freno integrado de una sola pieza, que cumple la doble función de transmisión de potencia y frenado. Está diseñado específicamente para su uso en equipos de elevación y cabrestante. Por el contrario, los modelos GIICL y GICL son acoplamientos puramente centrados en la transmisión; Carecen de estructura de frenado interna y requieren la instalación separada de un tambor de freno externo. Estos modelos se utilizan normalmente en maquinaria pesada, como molinos de bolas y sistemas transportadores, donde no se requiere la funcionalidad de frenado.

- P2: Si mi equipo de elevación existente utiliza un sistema de frenos de modelo anterior, ¿será compatible el tambor de freno NGCL con él?

R2: La superficie del disco de freno estándar está mecanizada para que coincida con las dimensiones comunes de los frenos, lo que permite la instalación directa con la mayoría de los frenos de elevación disponibles actualmente en el mercado. Para especificaciones de frenos especializadas y no estándar, nuestra fábrica puede personalizar el diámetro exterior y el ancho de la rueda de freno a pedido.

- P3: ¿Este acoplamiento es adecuado para uso a largo plazo en puentes grúa que operan en instalaciones industriales al aire libre?

R3: Sí, lo es. El producto cuenta con una estructura de sellado incorporada a prueba de agua y polvo capaz de evitar la entrada de agua de lluvia, arena y polvo del exterior. Esto garantiza que cumpla con los requisitos operativos (incluidos arranques y paradas frecuentes) de los equipos de elevación al aire libre en todas las condiciones climáticas.
