Acoplamiento de engranaje de pasador elástico tipo ZL

El acoplamiento de engranaje de pasador elástico tipo ZL está clasificado como un componente de conexión de alta resistencia que utiliza elementos elásticos no metálicos. Es un acoplamiento híbrido poco común en el mercado que integra de manera única las características de transmisión de los acoplamientos de engranajes con las propiedades de absorción de impactos de los pasadores elásticos. A diferencia de los acoplamientos de pasadores elásticos convencionales, que a menudo sufren la limitación de techos de carga bajos, este producto se basa en las características estructurales de alta carga de los acoplamientos de engranajes. Al emplear pasadores elásticos de nailon MC como medio de transmisión central, se aumenta significativamente la capacidad de transmisión de torsión y, al mismo tiempo, se reduce el espacio total de instalación.

Características de diseño

La estructura general del acoplamiento de engranajes con pasador elástico tipo ZL ha sido objeto de una optimización específica, combinando las ventajas de diseño tanto de las estructuras de engranajes como de las estructuras de pasador elástico. Todas las dimensiones de mecanizado y estándares de ensamblaje cumplen estrictamente con los estándares nacionales, lo que hace que el acoplamiento sea compatible con la gran mayoría de equipos de transmisión de servicio pesado.

- Diseño exclusivo de ranura semicircular: los bordes exteriores de las dos bridas de acoplamiento y el borde interior del manguito exterior están mecanizados con ranuras semicirculares a juego diseñadas para asentar y fijar de forma segura los pasadores de transmisión de nailon. La potencia se transmite desde la brida del extremo impulsor al manguito exterior y, posteriormente, a través de los pasadores, a la brida del extremo impulsado; Esta lógica de transmisión garantiza la estabilidad y la distribución uniforme de la fuerza.

- Rango de funcionamiento de temperatura definido: Adecuado para entornos de talleres industriales estándar, el acoplamiento funciona dentro de un rango de temperatura permitido de -20 °C a +70 °C, cumpliendo así con los requisitos operativos de la mayoría de los equipos de servicio pesado generales utilizados en entornos interiores y semiexteriores.

- Especificaciones estándar nacionales unificadas: las configuraciones del orificio del eje, las dimensiones del chavetero y las convenciones de notación del producto cumplen estrictamente con la norma nacional GB/T 3852-1997: Acoplamientos: dimensiones del orificio, formas y tamaños de conexión. Esto garantiza una alta intercambiabilidad, lo que permite el reemplazo directo de componentes estándar más antiguos sin necesidad de modificaciones secundarias del orificio.

- Restricciones de uso y montaje: Debido a las características estructurales del material de nailon, este producto genera un ligero ruido operativo durante su uso; por lo tanto, no es adecuado para equipos de precisión con requisitos estrictos en cuanto a niveles de ruido. Hay disponible un kit de bloqueo opcional para facilitar la instalación reforzada, lo que hace que el acoplamiento sea adecuado para aplicaciones de carga pesada que implican alta vibración.

Estructura y principios operativos

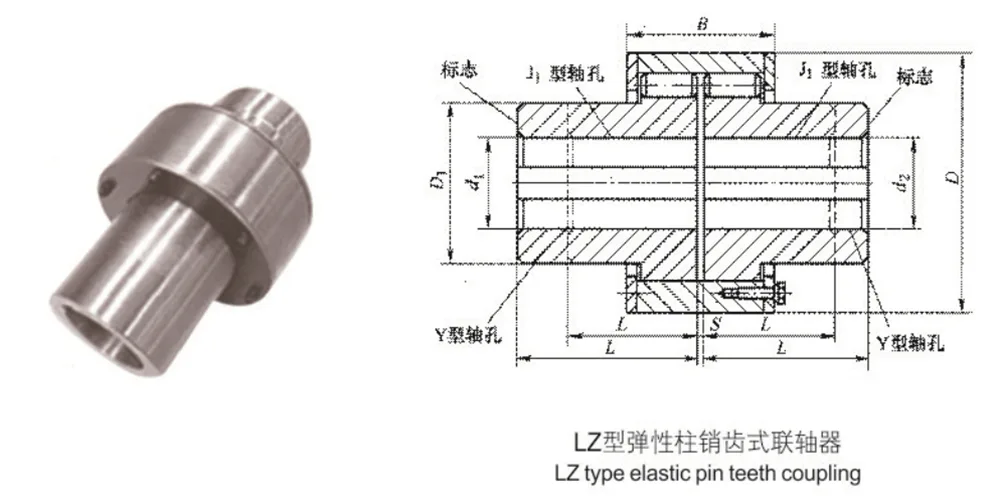

- Componentes principales: el conjunto de acoplamiento completo consta principalmente de tres partes: dos mitades de acoplamiento, un manguito exterior y varios pasadores de accionamiento de nailon MC. No contiene precisión superflua ni componentes frágiles, lo que da como resultado una estructura robusta y duradera.

- Método de ensamblaje entrelazado: Los bordes exteriores de las dos mitades del acoplamiento cuentan con ranuras cortadas con precisión que coinciden con la superficie interior del manguito exterior para formar orificios de posicionamiento cerrados. Los pasadores de nailon se insertan en estos orificios para unir y asegurar mecánicamente los ejes motriz y conducido.

- Mecanismo de transmisión: Durante la operación, el torque se transmite a través de los pasadores de nailon, que soportan las fuerzas de corte y compresión resultantes. Al mismo tiempo, aprovechando la elasticidad inherente del material de nailon, el acoplamiento compensa automáticamente los errores de desalineación axial, radial y angular. Este proceso también proporciona absorción de impactos y amortiguación simultáneas, mitigando eficazmente el impacto de cargas alternas.

Ventajas clave

El acoplamiento de engranaje de pasador elástico tipo ZL logra un equilibrio óptimo entre tres factores principales: capacidad de carga, espacio de instalación y costos de mantenimiento. En comparación con los acoplamientos de engranajes tradicionales y los acoplamientos de pasador elásticos estándar, ofrece una adaptabilidad general superior y es particularmente adecuado para maquinaria de carga pesada y baja velocidad.

- Beneficios estructurales duales: integra las ventajas duales de los acoplamientos de engranajes (transmisión de par alto) con las de los acoplamientos de pasadores elásticos (absorción de impactos y amortiguación). La estructura compacta resultante ocupa un espacio mínimo, mientras que su capacidad de carga por unidad de volumen supera significativamente la de los acoplamientos elásticos estándar del mismo tamaño.

- Compensación y amortiguación multidimensional: al utilizar pasadores de nailon MC de alta calidad como medio de transmisión de potencia, el acoplamiento se beneficia de las propiedades de autoamortiguación inherentes del material. Compensa automáticamente varios errores de alineación, lo que garantiza un funcionamiento suave y mitiga eficazmente el impacto de los transitorios de arranque/apagado y las vibraciones de alta frecuencia.

- Costos de mantenimiento bajos y sin complicaciones: la estructura liviana y simplificada reduce la complejidad de la instalación y la puesta en servicio. Además, los pasadores de nailon poseen propiedades autolubricantes, lo que elimina la necesidad de una lubricación rutinaria. Al reemplazar los pasadores viejos, no es necesario mover la maquinaria principal; los pasadores se pueden quitar y reemplazar directamente, reduciendo así sustancialmente los gastos de mantenimiento.

- Adaptación versátil para aplicaciones industriales de servicio pesado: toda nuestra línea de productos se produce en masa en estricto cumplimiento de los estándares nacionales, presentando una amplia gama de especificaciones y alta intercambiabilidad. Construidos con material de nailon resistente al desgaste y a la fatiga, estos acoplamientos garantizan una larga vida útil. Están diseñados específicamente para adaptarse a diversos sistemas de transmisión de baja velocidad y servicio pesado en industrias como la minería, la metalurgia, la química, las bombas de agua, los ventiladores y la maquinaria transportadora.

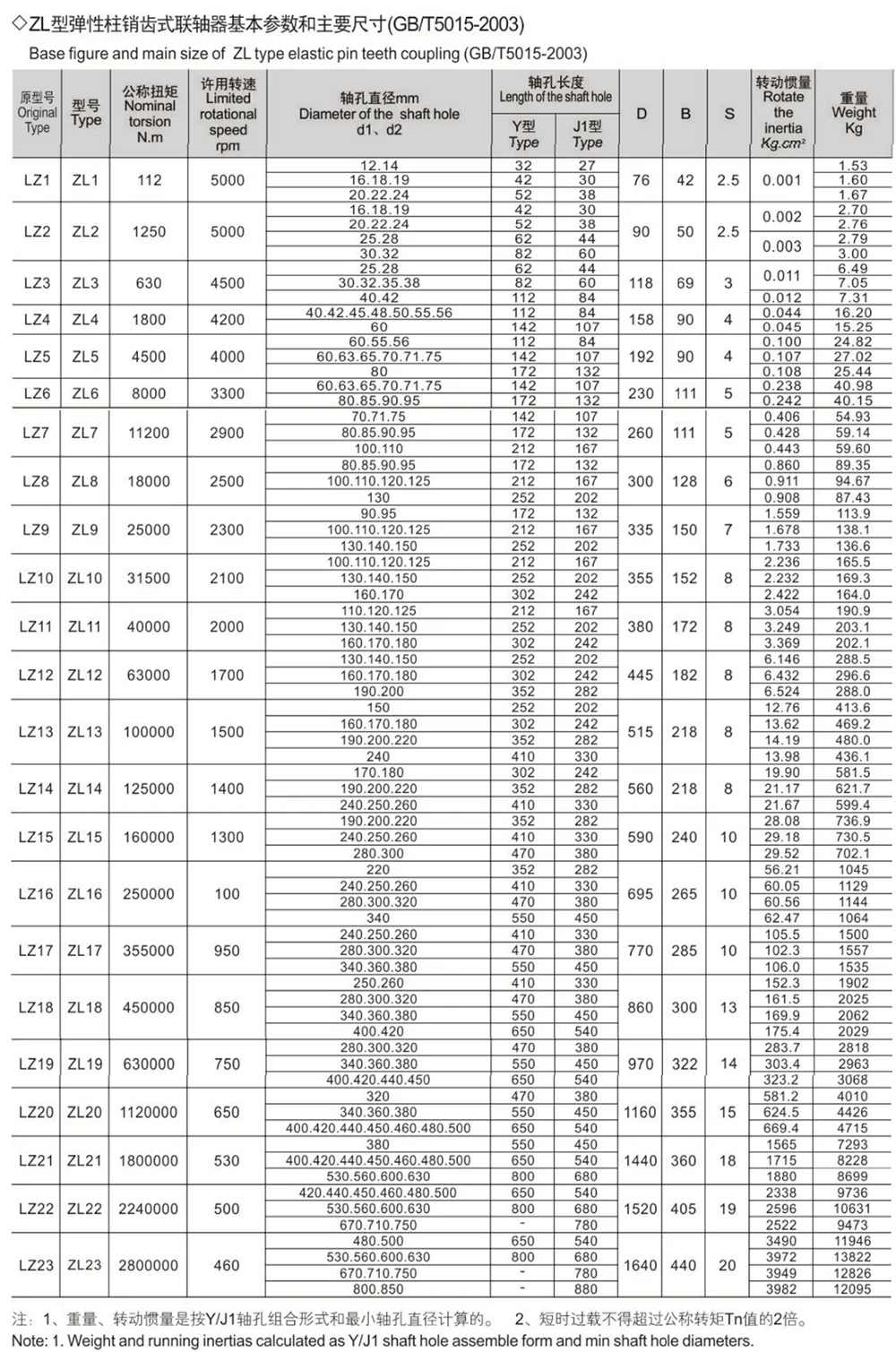

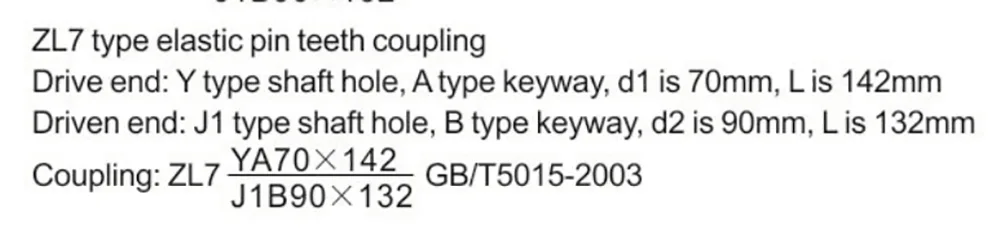

Muestra de marcas

Ventajas de fabricación

Como fabricante principal de acoplamientos elásticos con engranaje de pasador tipo ZL, mantenemos un riguroso control de calidad durante todo el proceso de producción, desde la adquisición de la materia prima hasta el lanzamiento final en fábrica. Proporcionamos unidades estandarizadas y servicios de personalización no estándar a compradores nacionales e internacionales.

Además de las especificaciones estándar, ofrecemos servicios personalizados que incluyen mecanizado de orificios no estándar, modificaciones de longitud y tratamientos superficiales especializados. Según los parámetros operativos y las condiciones de trabajo específicos del cliente, podemos optimizar la estructura del producto para adaptarlo con precisión a varios tipos de equipos pesados ​​no estándar.

Al operar bajo un modelo de ventas directas de fábrica, eliminamos los márgenes intermedios, ofreciendo así precios más competitivos para productos de calidad equivalente. Además, proporcionamos documentación técnica completa, incluidos dibujos detallados y manuales de instalación, junto con soporte técnico remoto personalizado.
