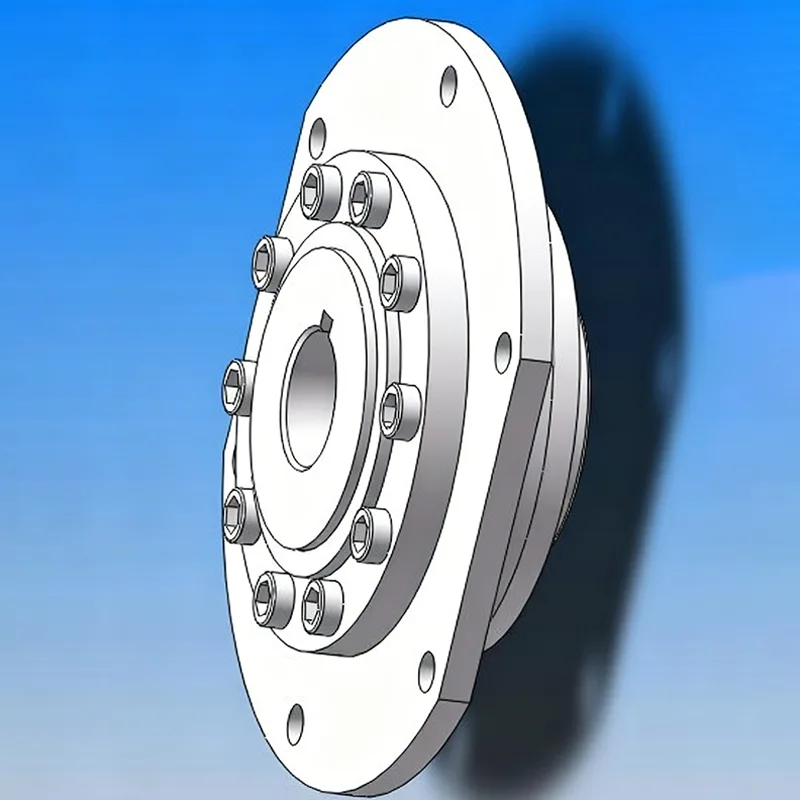

El acoplamiento de rodillos esféricos tipo WJA es un componente de conexión de transmisión mejorado diseñado específicamente para condiciones de trabajo de servicio pesado y cargas pesadas. Basándose en una estructura madura de transmisión de rodillos esféricos y un método de conexión de orificios de eje cilíndrico altamente versátil, logra un equilibrio entre facilidad de instalación y estabilidad operativa.
A diferencia de los componentes de transmisión ordinarios, posee compensación de desplazamiento multidimensional, capacidad de carga de alta resistencia y gran adaptabilidad ambiental. Mediante forjado integrado y procesamiento preciso, mejora el rendimiento estructural y puede manejar de manera efectiva condiciones de trabajo complejas y duras, así como modos de operación de alta frecuencia durante mucho tiempo. Es el componente principal preferido para la transmisión de energía en diversos equipos industriales pesados.
Utilizando materias primas de aleación de alta resistencia y alta calidad, el producto se forma mediante un proceso de forjado completo. La estructura general no tiene espacios en las juntas y su resistencia básica y dureza estructural superan con creces las de los productos soldados ordinarios. Esto garantiza que problemas como la deformación por cargas pesadas y las fracturas se eviten desde el principio.
Toda la máquina se procesa mediante mecanizado de precisión CNC. Los errores dimensionales de los componentes clave son controlables y la desviación de coaxialidad es pequeña, lo que garantiza la precisión del ensamblaje de los componentes y evita que la holgura excesiva del ensamblaje provoque fluctuaciones en el funcionamiento y fallas de aflojamiento.
El acoplamiento de rodillos esféricos tipo WJA se somete a una optimización general del proceso de tratamiento térmico. Esto mejora simultáneamente la dureza general y la tenacidad estructural del producto, logrando un equilibrio entre rigidez y tenacidad. Puede soportar impactos de cargas pesadas y evitar daños por fatiga causados por cargas alternas a largo plazo.
Los rodillos de transmisión centrales tienen sus superficies de contacto finamente rectificadas. Las superficies de contacto de acoplamiento son lisas y planas, lo que garantiza un engrane suave y sin obstrucciones durante la operación sin atascos ni desgaste por adherencia, lo que reduce significativamente la pérdida de transmisión.
Se implementan múltiples niveles de estándares de inspección de calidad, controlando estrictamente parámetros centrales como la precisión del tamaño, la coaxialidad y la holgura. Esto controla la calidad desde la fuente y garantiza que el producto pueda funcionar continuamente sin aflojarse, fallar o tener un rendimiento inestable durante un período prolongado.
- Resistencia a la intemperie en un amplio rango de temperaturas: El acoplamiento de rodillos esféricos tipo WJA tiene una excelente tolerancia a temperaturas altas y bajas, capaz de adaptarse a condiciones climáticas extremas, como la exposición al aire libre a la luz solar, el frío y la humedad extremos, no se ve afectado por los cambios regulares de temperatura y mantiene un funcionamiento estable en todas las estaciones.
- Resistencia a la corrosión en entornos complejos: Con una estructura de sellado reforzada, puede prevenir eficazmente la erosión del polvo, aceite y humedad del exterior, proporcionando una protección integral para la estructura interna de transmisión de rodillos, adecuada para talleres de producción polvorientos, grasosos y húmedos.
- Adaptabilidad para modos de operación de alta intensidad: Puede adaptarse perfectamente a modos de operación de alta intensidad como operación continua las 24 horas, arranques y paradas frecuentes y movimiento alternativo de equipos, con salida de potencia continua y estable, sin atenuación de potencia ni fallas de transmisión.
- Aplicación universal de servicio pesado: adecuado para diversos equipos industriales pesados, como grúas, maquinaria metalúrgica y maquinaria de minería, puede manejar de manera estable diversas condiciones duras de servicio pesado y es un componente de soporte confiable para sistemas de transmisión de servicio pesado.

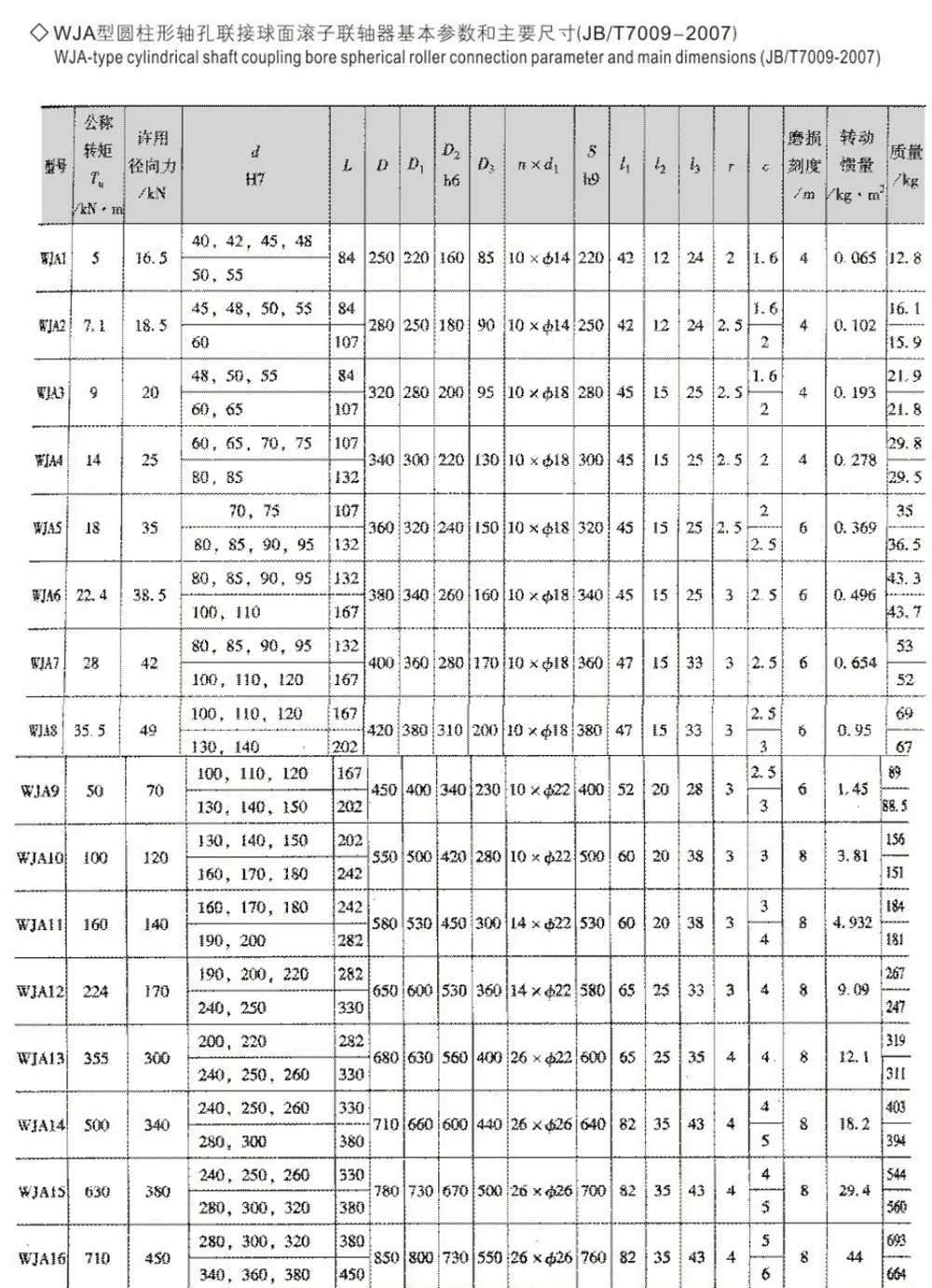

Nota: 1. El momento de inercia y la masa se calculan aproximadamente según el diámetro mínimo del orificio del eje.
2. Utilice el diámetro del orificio del eje y el grado de Si L fuera del alcance del tipo de chavetero listado u otro, en consulta con el fabricante.

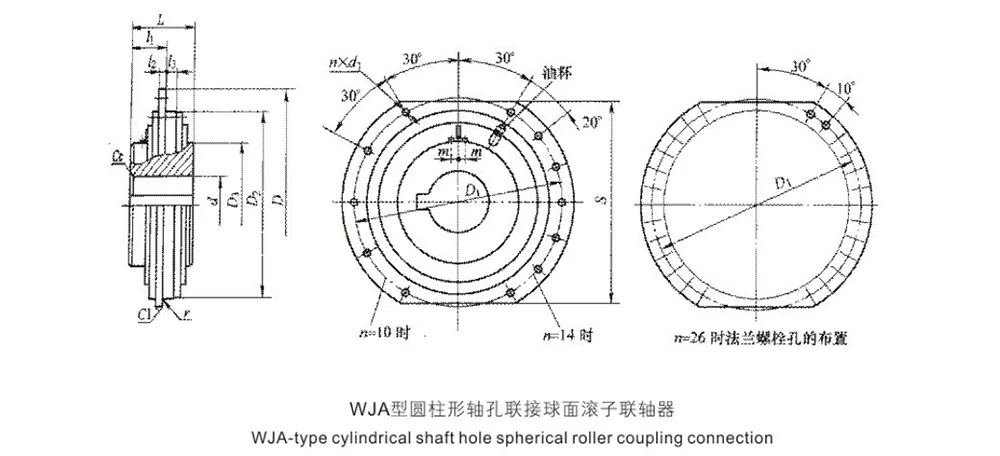

El orificio del eje, la forma de conexión y las dimensiones del acoplamiento tipo WJA deben cumplir con el orificio del eje tipo J1 y el chavetero tipo A o tipo B especificados en GB/T 3852—1997, y la rugosidad de la superficie Ra del orificio del eje no debe exceder los 3,2 μm.
Desbarbe el acoplamiento antes de la instalación. Durante el montaje, aplique grasa lubricante a las cavidades de los rodillos.

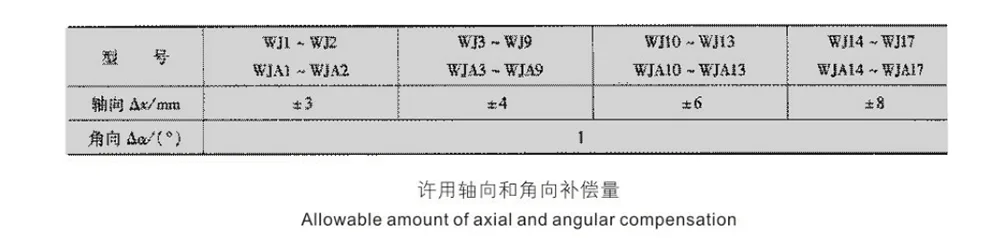

Después del montaje, cada semiacoplamiento deberá poder girar libremente y moverse axialmente según el valor Δx especificado en la Tabla 4-107.
P1: ¿Cuáles son las principales ventajas del acoplamiento de rodillos esféricos tipo WJA?
R1: El acoplamiento de rodillos esféricos tipo WJA utiliza orificios de eje cilíndricos para la conexión, lo que presenta una gran versatilidad y una alineación de montaje sencilla. También conserva la capacidad de compensación de desplazamiento multidimensional del acoplamiento de rodillos esféricos, equilibrando la facilidad de instalación con la estabilidad de la transmisión. Está diseñado específicamente para adaptarse a las cajas de cambios, tambores y mecanismos de transmisión de motores de diversos equipos pesados.
P2: ¿Se puede utilizar durante mucho tiempo en ambientes exteriores polvorientos, aceitosos y húmedos?
R2: El producto está equipado con una estructura de sellado reforzada, que puede evitar eficazmente que entre polvo, aceite y vapor de agua en la estructura interna. Al mismo tiempo, tiene una excelente resistencia a los cambios de temperatura, tanto altas como bajas, y puede adaptarse a condiciones de trabajo complejas y duras, como áreas abiertas al aire libre, talleres polvorientos y aceitosos, etc., para un funcionamiento a largo plazo.
P3: ¿Puede este producto ser adecuado para equipos de carga pesada que arrancan y paran con frecuencia y funcionan continuamente durante 24 horas?
A3: El producto ha sido sometido a un tratamiento térmico general para mejorar su resistencia y tiene una excelente resistencia a la fatiga. Puede soportar el impacto de arranques y paradas frecuentes, así como el funcionamiento continuo a carga completa a largo plazo. La potencia de salida es estable, la tasa de fallas es baja y es adecuada para modos de operación industrial de alta intensidad.
- P4: ¿Cómo beneficia la ventaja tecnológica de procesamiento del producto tipo WJA al funcionamiento del equipo?
A4: El procesamiento de precisión integrado de forja + CNC garantiza la precisión general de la máquina, con un pequeño error de coaxialidad y sin fluctuaciones durante la operación; el tratamiento de pulido fino de la superficie de contacto del rodillo hace que el engrane sea más suave, la pérdida de transmisión sea menor y es menos probable que se afloje o falle durante un largo período de operación, lo que reduce significativamente los costos de mantenimiento.
