El limitador de par de fricción de placas múltiples es un componente compuesto de protección contra sobrecargas de tipo deslizante desarrollado específicamente para condiciones de funcionamiento de servicio pesado y par medio a alto. A diferencia de los limitadores de fricción convencionales de placa única o de placas múltiples estándar, nuestro diseño emplea una estructura de discos de fricción apilados de múltiples capas. Esta configuración maximiza el área de superficie de fricción efectiva dentro de un espacio de instalación extremadamente compacto, lo que le permite manejar cargas de torque sustanciales que alcanzan miles de Newton-metros.
Además de ofrecer una amplia gama de ajustes de par ajustables y idoneidad para un funcionamiento continuo de velocidad media a alta, la unidad cuenta con placas de fricción secas sin asbesto. Estas placas poseen inherentemente propiedades a prueba de óxido, desgaste y explosiones, lo que permite que el dispositivo se implemente directamente en entornos operativos complejos y peligrosos sin requerir modificaciones adicionales.
Además, la unidad se puede combinar con acoplamientos flexibles para compensar diversas desviaciones de alineación que surgen durante la instalación del equipo. Esto lo hace ideal para aplicaciones industriales de alta carga, como operaciones mineras y sistemas transportadores a gran escala, y sirve como un componente de protección de seguridad flexible e indispensable dentro de los sistemas de transmisión de servicio pesado.
Los discos de fricción son elementos de fricción de tipo seco inoxidables y libres de asbesto, adecuados para aplicaciones a prueba de explosiones con excelente resistencia al desgaste y larga vida útil.

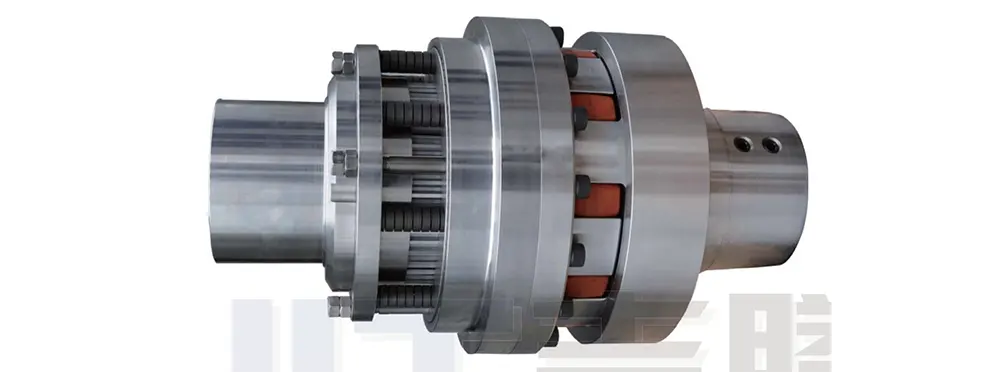

Limitador de par multidisco
Utilizado en cualquier aplicación que requiera protección antideslizante contra sobrecarga (par excesivo), evitando daños al equipo y evitando pérdidas por tiempo de inactividad.
- Instalaciones industriales / Control de escapes de plantas eléctricas (Siemens, GE)
- Líneas de montaje (Niles-Simmons)
- Industria de maquinaria para la minería del carbón (ThyssenKrupp, Grabe)
- Generación de energía eólica (Samsung, Siemens, Bard, GE)

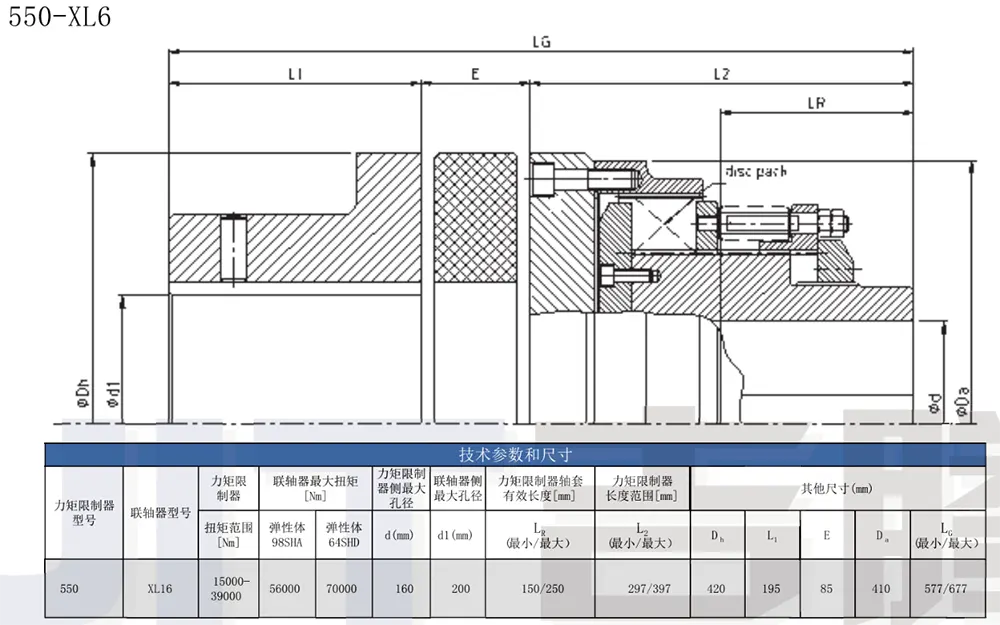

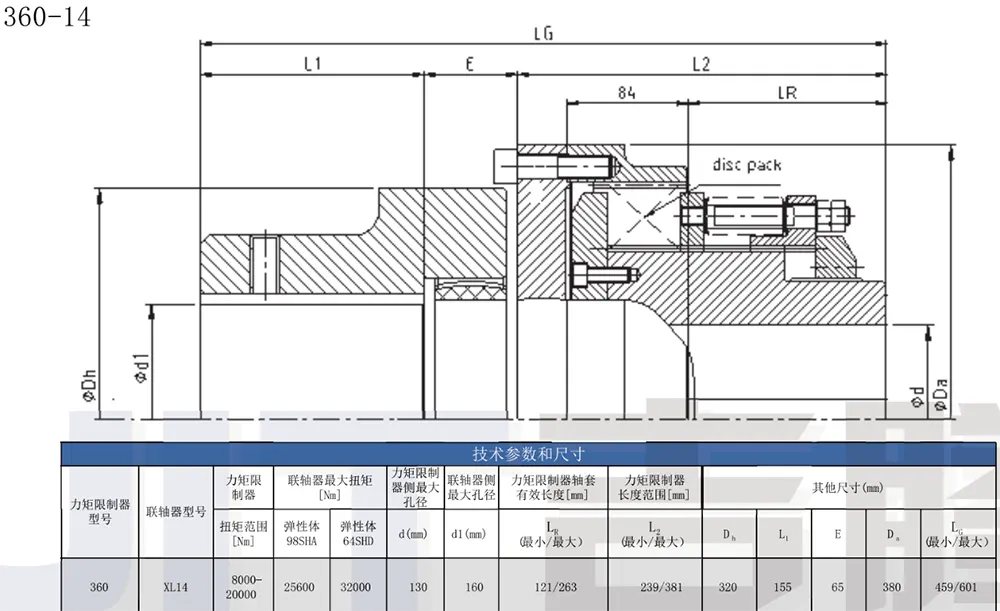

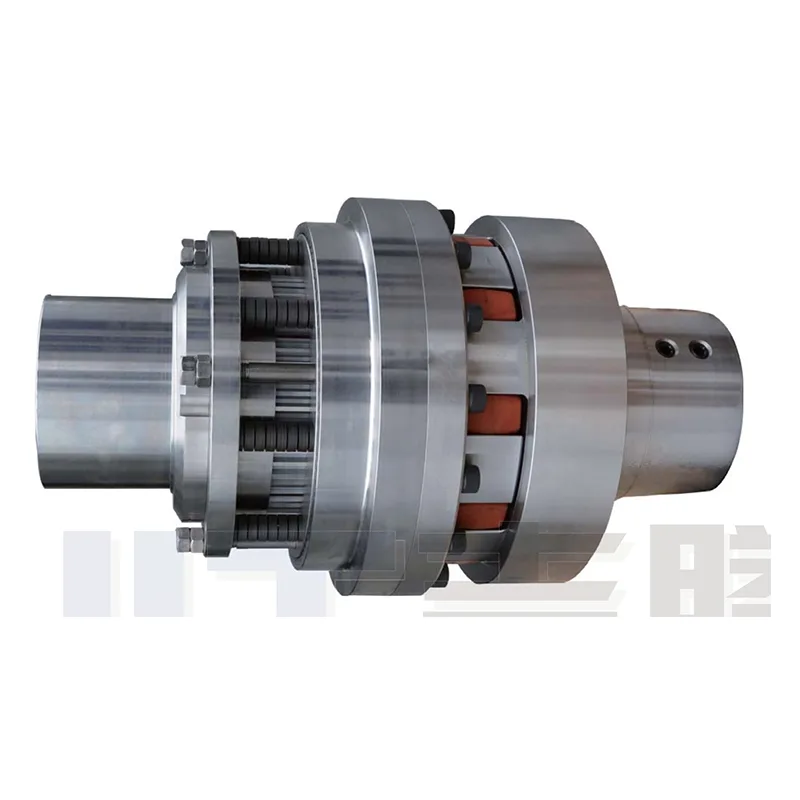

Combinación de limitador de torsión multidisco y acoplamiento flexible de mandíbula (araña) (1)

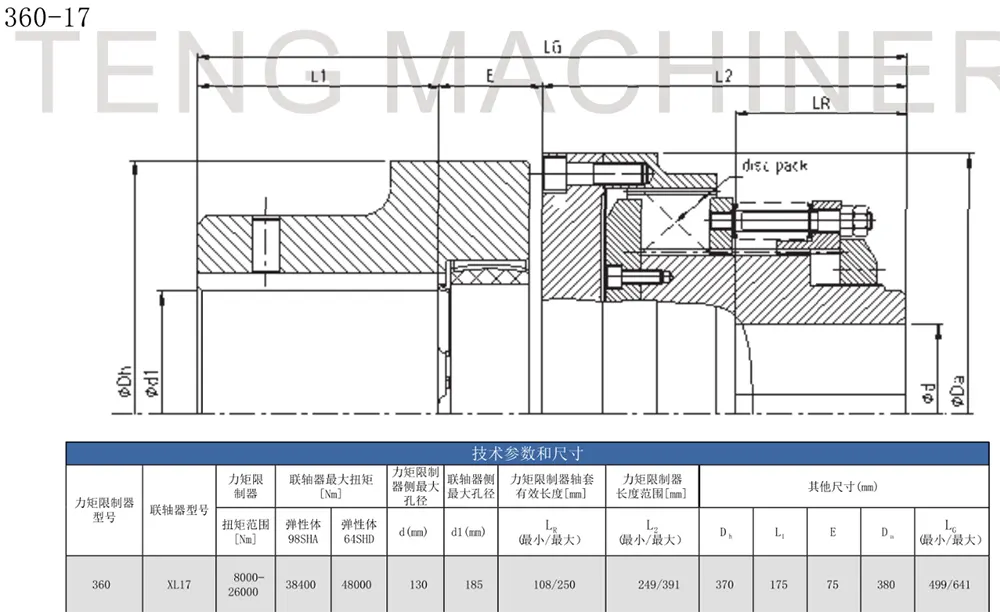

Combinación de limitador de torsión multidisco y acoplamiento flexible de mandíbula (araña) (2)
Combinación de limitador de torsión multidisco y acoplamiento flexible de mandíbula (araña) (3)

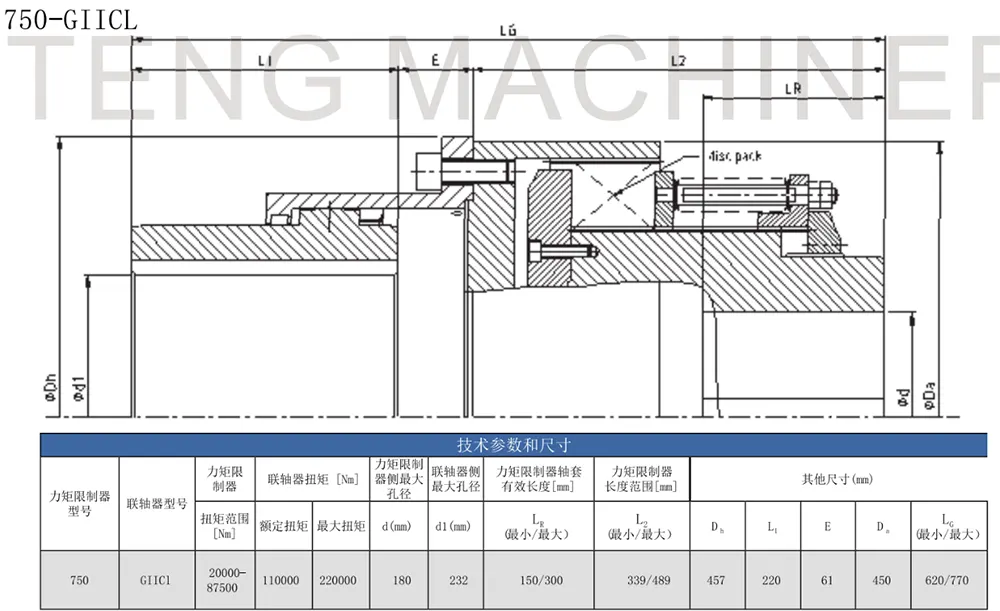

Combinación de limitador de par multidisco y acoplamiento de engranajes totalmente de acero (4)

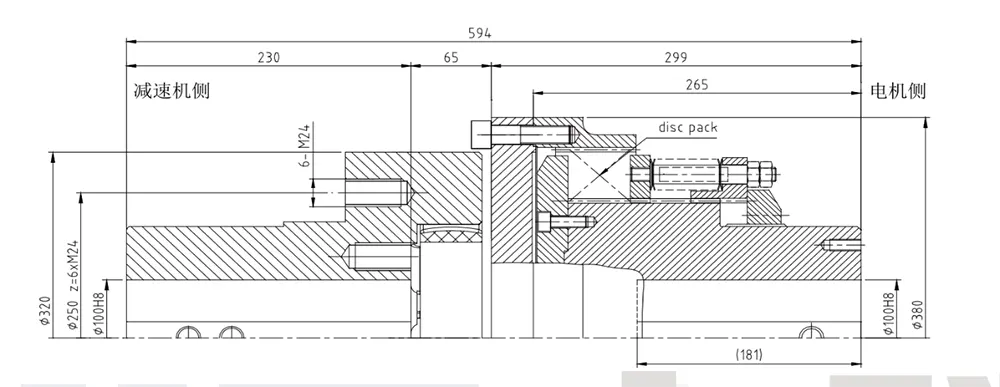

Se utiliza para accionar un transportador de 525 kW, instalado entre el motor y la caja de cambios.
Se utiliza para accionar un transportador de 800 kW, instalado entre el motor y la caja de cambios.

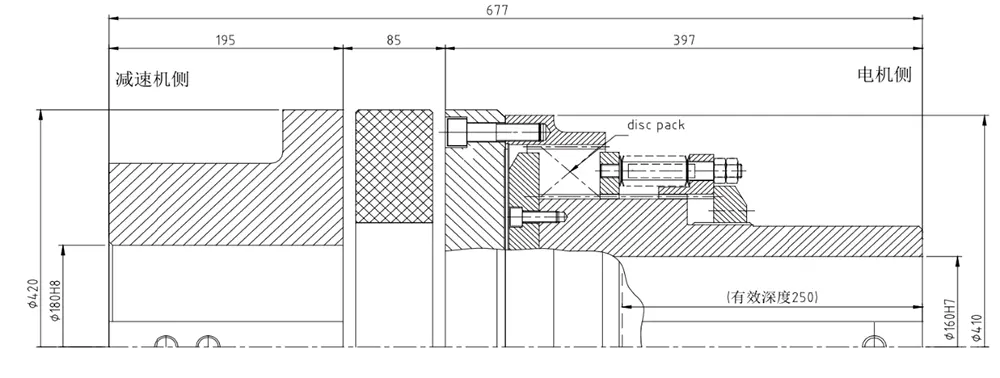

Se utiliza para accionar transportadores de 1000 kW a 1200 kW, instalados entre el motor y la caja de cambios.
El limitador de par de fricción de placas múltiples demuestra una adaptabilidad excepcional entre parámetros, métodos de conexión, velocidades de rotación y compatibilidad general. Es capaz de cumplir con los requisitos operativos y de instalación de la gran mayoría de equipos pesados, admitiendo tanto opciones de selección estandarizadas como personalizaciones personalizadas no estándar.
- Rango de carga de torsión: los modelos estándar cubren el espectro de torsión de media a alta, y están dirigidos principalmente a aplicaciones de equipos de servicio pesado. Para escenarios especializados de carga ultraalta, ofrecemos servicios de personalización personalizados basados en los parámetros de torsión reales del cliente y las curvas de carga del equipo, lo que garantiza una compatibilidad integral con todo tipo de entornos operativos de servicio pesado.
- Métodos de conexión del extremo del eje: Compatible con los dos esquemas de ensamblaje más frecuentes en el mercado: puede utilizar una conexión de orificio con llave estándar, adecuada para ejes de transmisión convencionales, o combinarse con un conjunto de bloqueo sin llave (casquillo de expansión) para lograr una conexión sin llave, que es ideal para equipos de transmisión de alta precisión y sin juego y se adapta a una amplia gama de diámetros de eje.
- Adaptabilidad de la velocidad de rotación: los modelos estándar son capaces de satisfacer directamente las demandas operativas continuas e ininterrumpidas de equipos de velocidad media a alta. Si la velocidad nominal del equipo excede el límite superior del modelo estándar, podemos optimizar específicamente los materiales de fricción y la estructura interna del resorte para crear una solución personalizada de alta velocidad, resolviendo de manera efectiva los desafíos asociados con la protección contra sobrecarga en aplicaciones de alta velocidad.
- Compensación de desalineación de instalación: el producto se puede integrar con varios tipos de acoplamientos flexibles para absorber y compensar de manera efectiva los desplazamientos axiales, las desviaciones radiales y las desalineaciones angulares que ocurren durante el proceso de ensamblaje. Esto reduce los estrictos requisitos de coaxialidad durante el montaje del equipo y ayuda a minimizar los costos de instalación y puesta en servicio.
En comparación con los limitadores de par de fricción de placa única estándar y de tipo retén tradicionales, el limitador de par de fricción de placas múltiples demuestra ventajas sobresalientes en tres dimensiones clave: capacidad de carga, precisión de ajuste y resistencia ambiental. Está diseñado específicamente para abordar los puntos críticos de la industria asociados con los equipos de trabajo pesado, como la dificultad de la protección contra sobrecargas, la susceptibilidad al desgaste y las limitaciones operativas impuestas por las duras condiciones de trabajo.
Al utilizar una estructura de discos de fricción apilados de múltiples capas, la unidad aumenta significativamente el área de contacto de fricción general. Sin aumentar las dimensiones externas del producto ni requerir espacio de instalación adicional, puede transmitir de manera confiable cargas de torsión masivas, alcanzando niveles de varios miles de Newton-metros (N·m). Esto lo hace ideal para maquinaria industrial pesada, como sistemas transportadores a gran escala y equipos de minería, resolviendo de manera efectiva el desafío del espacio de instalación limitado que a menudo se encuentra con la maquinaria de servicio pesado.
Los operadores pueden ajustar el par de deslizamiento en un amplio rango simplemente ajustando la presión de precarga del resorte interno. Los parámetros establecidos exhiben una alta repetibilidad y márgenes de error extremadamente bajos, lo que garantiza una transmisión de energía eficiente y estable bajo cargas operativas normales. En caso de una sobrecarga repentina, las superficies de fricción se deslizan instantáneamente para disipar la fuerza, brindando protección inmediata en el umbral crítico de sobrecarga y al mismo tiempo equilibrando la eficiencia de la transmisión con la seguridad del equipo.
La unidad viene de serie con discos de fricción secos sin asbesto de calidad industrial. Al evitar los materiales de fricción tradicionales e inferiores, las superficies de los discos presentan propiedades inherentes a prueba de herrumbre y resistencia al desgaste, lo que da como resultado una vida útil que supera con creces la de los componentes de fricción estándar. La estructura general del producto se ha optimizado para entornos operativos exigentes; No requiere accesorios de sellado adicionales ni modificaciones estructurales y se puede implementar directamente en zonas de trabajo especiales caracterizadas por una gran acumulación de polvo, contaminación por aceite o requisitos estrictos a prueba de explosiones.
- P1: ¿Cuál es la diferencia fundamental entre el limitador de par de fricción de placas múltiples y un limitador de par de fricción estándar?
R1: Los limitadores de fricción estándar generalmente emplean una estructura de placa única, lo que los hace adecuados solo para cargas livianas a medianas y equipos de tamaño pequeño a mediano. Por el contrario, el modelo de servicio pesado de placas múltiples utiliza una estructura de fricción de múltiples capas apiladas, lo que resulta en una densidad de torque significativamente mayor. En un volumen físico equivalente, su capacidad de carga aumenta varias veces (capaz de soportar cargas de torque masivas que alcanzan miles de N·m) y está diseñado específicamente para aplicaciones de servicio pesado, como maquinaria de minería y sistemas transportadores a gran escala.
- P2: ¿Puede esta unidad compensar las desalineaciones de la instalación? ¿Es necesario comprar también un acoplamiento por separado?
R2: El producto en sí no presenta una función de compensación autocentrada inherente; por lo tanto, debe combinarse con un acoplamiento flexible para una operación colaborativa. Cuando se instala en combinación, esta configuración compensa eficazmente tres tipos de errores de instalación (axial, radial y angular), simplificando así el proceso de ensamblaje. Es ideal para maquinaria pesada y de gran escala donde es difícil lograr un control preciso sobre la coaxialidad del eje.
- P3: ¿Es necesario modificar la estructura de sellado para su uso en entornos peligrosos (a prueba de explosiones)?
A3: No se requiere ninguna modificación secundaria. La unidad viene equipada de fábrica con forros de fricción secos sin amianto, cuyas propiedades del material cumplen plenamente con los estrictos requisitos de las condiciones de funcionamiento a prueba de explosiones. En consecuencia, la configuración estándar de fábrica de la unidad se puede implementar directamente en entornos industriales hostiles, incluidos aquellos caracterizados por polvo, riesgos inflamables/explosivos, contaminación por aceite o alta humedad, ahorrando así tanto el costo como el tiempo típicamente asociados con la modernización estructural.
- P4: ¿Ofrecen personalización para las especificaciones de torque? ¿Se pueden fabricar unidades basándose en planos de equipos específicos?
R4: Sí, la personalización es totalmente compatible. Además de nuestras especificaciones de par estándar, nuestro equipo técnico puede diseñar y diseñar modelos especializados de alto par adaptados precisamente a los requisitos específicos del equipo del cliente, teniendo en cuenta factores como el par nominal, la capacidad de carga máxima y la velocidad de rotación máxima. Además, ofrecemos servicios de mecanizado personalizados para adaptarse a diámetros de eje no estándar y estructuras de conexión únicas.
