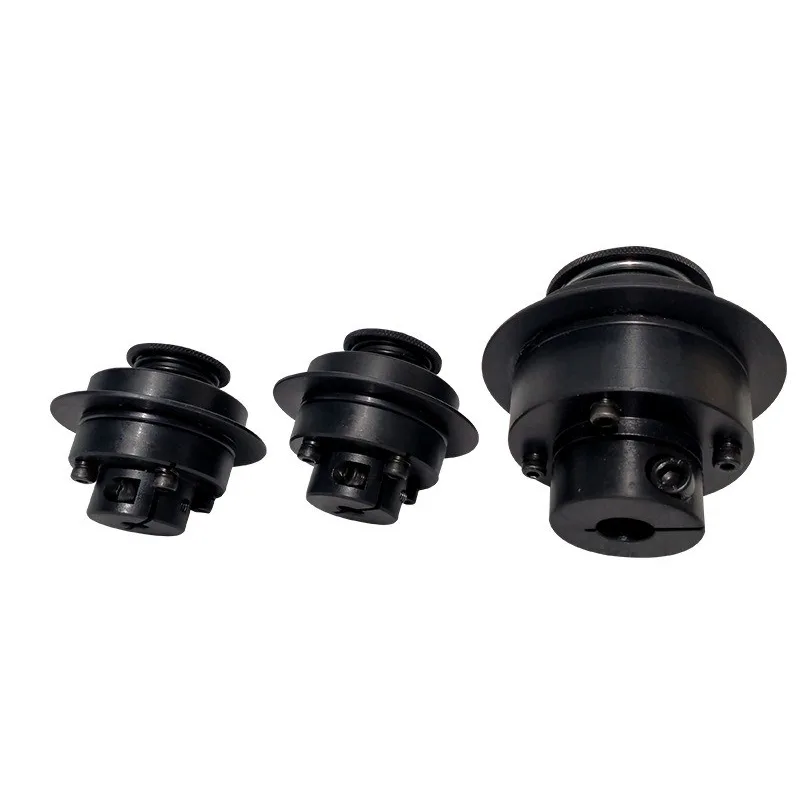

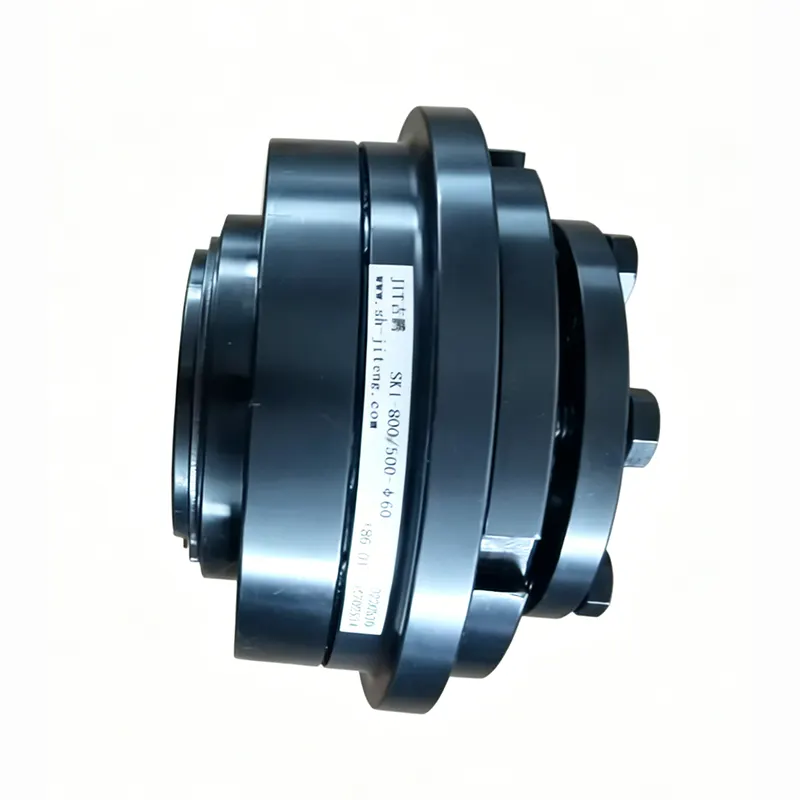

Limitador de par tipo rodillo

El limitador de par tipo rodillo es un componente de seguridad mecánica ampliamente utilizado en los sistemas de transmisión industriales. Aprovechando una estructura madura de acoplamiento de rodillos, logra un control preciso del par; a diferencia de los dispositivos de seguridad controlados electrónicamente, depende completamente de mecanismos mecánicos para ejecutar acciones de protección contra sobrecargas.

Cuando el equipo encuentra condiciones de funcionamiento anormales, como atascos, calados o carga excesiva, el dispositivo se desliza y desconecta automáticamente, cortando la transmisión de energía. Esto evita fallas en el origen, salvaguardando componentes críticos, como motores, reductores y husillos, contra problemas como roturas de ejes o de componentes.

Presupuesto

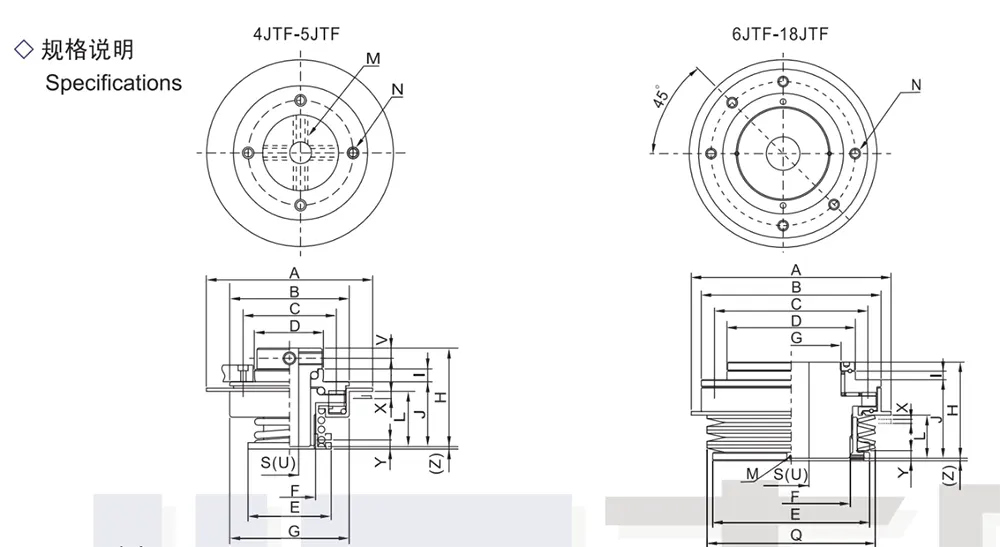

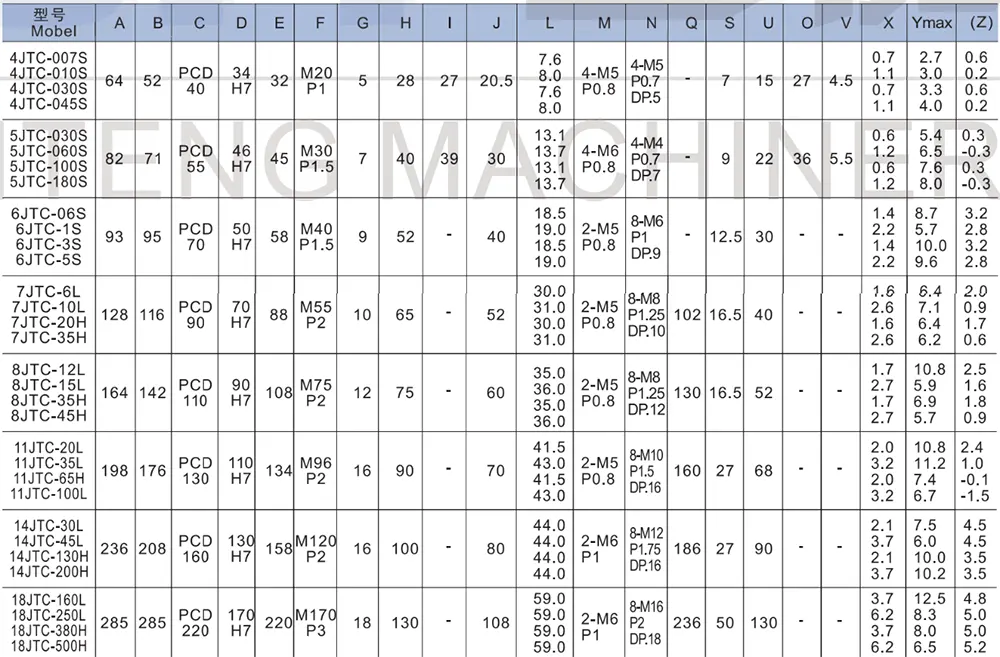

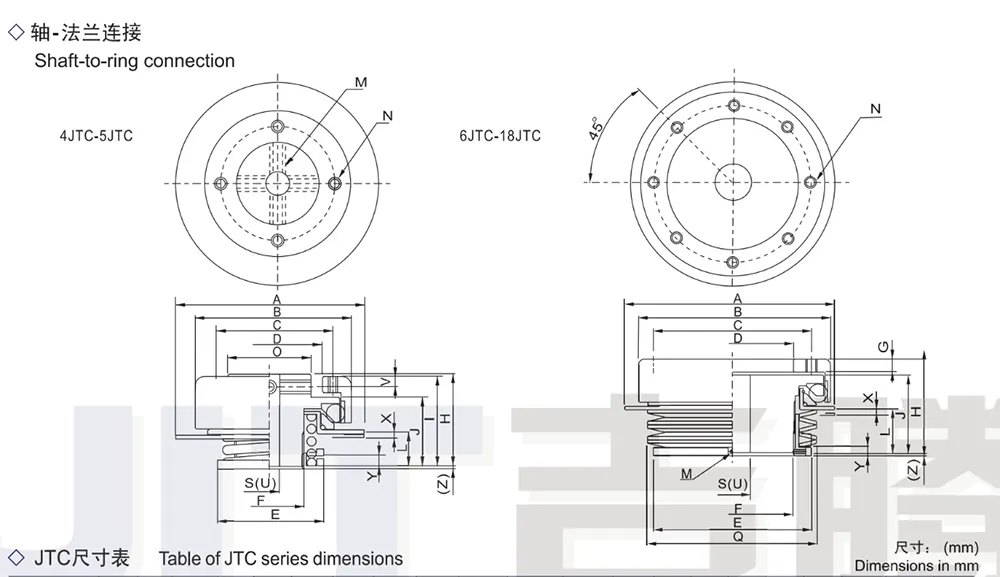

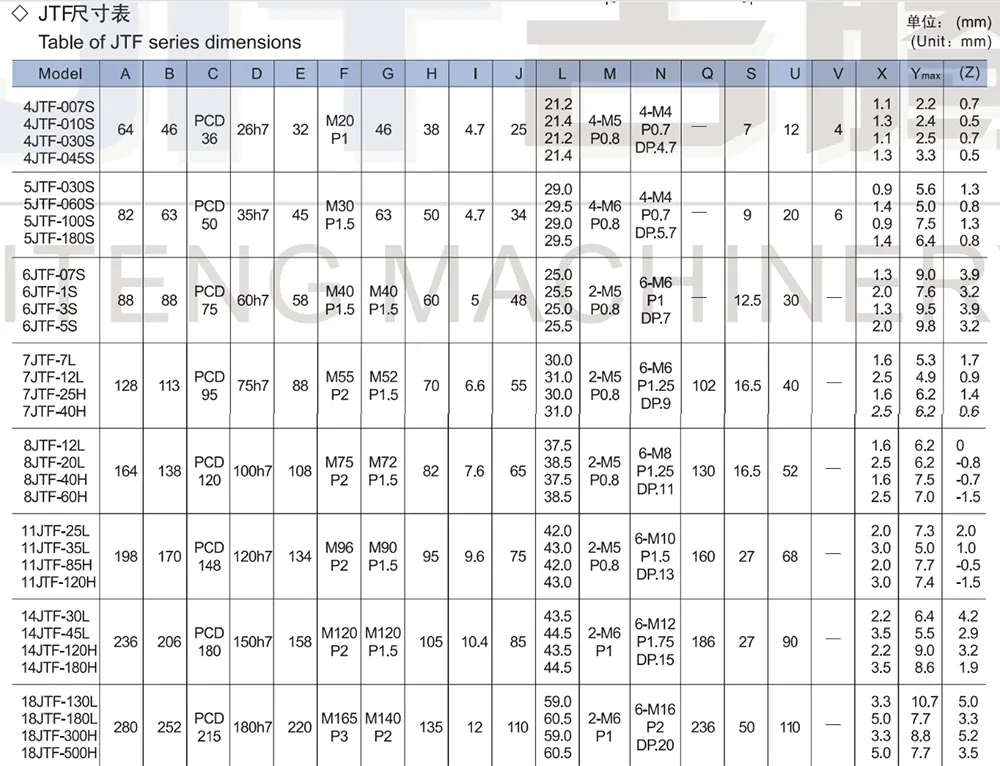

(M): Diámetro del orificio y paso de los tornillos de fijación dentro de la tuerca de ajuste de torsión.

(N): Profundidad de los orificios de los pernos de montaje.

(S): Dimensión de los agujeros pretaladrados.

(U): Diámetro máximo del agujero mecanizable.

(X): Distancia de rebote de la placa de presión de detección cuando se produce una sobrecarga.

(Ymax): Longitud máxima de bloqueo de la tuerca de ajuste del par.

(Z): Altura de la tuerca de ajuste del par cuando el resorte está descargado.

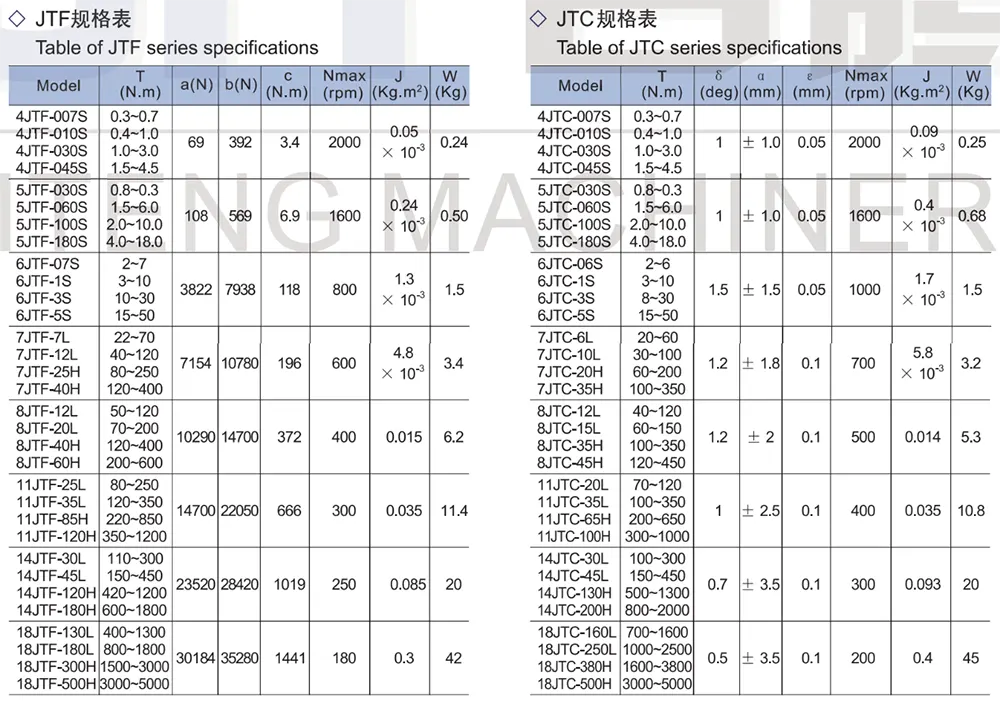

(T): Rango de ajuste del par de disparo. (δ): Error de desalineación angular máximo permitido.

(α): Juego axial máximo permitido entre los dos centros de eje conectados.

(ε): Error de desalineación paralela (desplazamiento) máximo permitido.

(Nmax): Velocidad de rotación máxima permitida.

(J): Momento de inercia del limitador de par.

(W): Peso.

Nota 1: El error de holgura se determina en función del conjunto de dimensiones H, que proporciona la distancia axial máxima permitida del eje.

Nota 2: El error de desalineación paralela (desplazada) indica la tolerancia máxima de las bolas de acero que transmiten el torque.

Nota 3: Para funcionamiento a velocidades superiores a Nmax (RPM), consulte con nuestra empresa.

Estructura del producto y principios operativos

El limitador de par tipo rodillo presenta un diseño integrado puramente mecánico. Se basa en el compromiso y desconexión físicos para brindar protección contra sobrecargas; su lógica de funcionamiento es simple y confiable, lo que garantiza un bajo riesgo de falla incluso durante un uso prolongado.

- Estructura de compromiso central: la unidad emplea un mecanismo de transmisión de compromiso de rodillos en todas partes. Sus componentes están mecanizados con precisión con holguras de compromiso optimizadas, lo que permite una transmisión de par estable en condiciones normales y garantiza que el equipo funcione sin problemas.

- Principio de desenganche de sobrecarga: cuando el equipo se atasca, se bloquea o la carga excede el límite preestablecido, los rodillos internos son desplazados por la fuerza aplicada. El dispositivo se desliza y se desconecta automáticamente, cortando rápidamente la transmisión de potencia y evitando que las cargas de choque se transmitan directamente al husillo y al motor.

- Lógica de reinicio y recuperación: una vez que se ha eliminado la falla del equipo y la carga ha regresado a los niveles normales, el dispositivo puede volver a conectarse rápidamente y restablecerse a su estado de transmisión normal sin necesidad de desmontar toda la máquina. Esto reduce significativamente el tiempo de inactividad necesario para el mantenimiento.

Funciones principales y características de ajuste

- Ajuste de par preciso: admite un ajuste flexible y continuo de los valores de par, lo que permite la definición precisa del umbral de protección del equipo. Los operadores pueden configurar libremente los parámetros para que coincidan con la carga específica, la potencia de salida y el nivel de seguridad requerido del equipo.

- Respuesta rápida a la sobrecarga: en caso de condiciones anormales, como calado, atasco de material o sobrecarga, el limitador de par tipo rodillo ejecuta una acción de desacoplamiento y corte de energía instantáneos. Su respuesta altamente sensible bloquea inmediatamente las fuerzas de choque, protegiendo así los componentes críticos de toda la máquina.

- Diseño de Control Puramente Mecánico: La unidad presenta una estructura enteramente mecánica; no contiene controladores electrónicos, sensores u otros componentes eléctricos. Al no requerir fuente de alimentación externa ni señales de control, elimina fundamentalmente los riesgos potenciales de falla asociados con el envejecimiento del circuito o el mal funcionamiento de la señal. Adaptabilidad ambiental y ventajas de instalación

Optimizado para las complejas condiciones operativas que se encuentran en los talleres, este dispositivo presenta una fuerte inmunidad a las interferencias y una amplia versatilidad de instalación, lo que lo hace compatible con una amplia variedad de configuraciones de transmisión y ensamblaje.

- Tolerancia a entornos hostiles: Posee una resistencia excepcional a las interferencias; mantiene un funcionamiento estable incluso en condiciones que implican una gran acumulación de polvo, contaminación por aceite o vibración continua del equipo, lo que lo hace adecuado para todo tipo de entornos de producción hostiles.

- Diseño de cuerpo compacto: la estructura general es aerodinámica y compacta, significativamente más pequeña en volumen que los limitadores de torque de tipo fricción tradicionales, lo que garantiza que no ocupe espacio de instalación excesivo y sea adecuada para diseños de equipos automatizados compactos.

- Compatibilidad de ensamblaje versátil: De estructura altamente versátil, se adapta a varios métodos de ensamblaje de transmisión estándar, incluido el montaje en el extremo del eje, el montaje en brida y las transmisiones por cadena o correa, lo que lo hace compatible con la gran mayoría de los sistemas de transmisión.

Ventajas de rendimiento

- Alta precisión del control de par: presenta umbrales de protección claros y precisos; bajo cargas normales, la transmisión de energía se produce sin pérdidas y con una eficiencia estable. En situaciones críticas de sobrecarga, puede interrumpir la transmisión de energía en milisegundos, lo que garantiza una protección estable y confiable.

- Resistencia a los golpes y resistencia a la fatiga: Capaz de soportar las cargas alternas generadas por los frecuentes arranques y paradas de los equipos, así como las cargas de choque instantáneas provocadas por atascos de material. Su resistencia superior a la fatiga extiende efectivamente la vida útil general del limitador de torque tipo rodillo.

- Reinicio suave sin carga: una vez que se ha solucionado una falla de sobrecarga, el dispositivo se reinicia suavemente en condiciones sin carga, evitando problemas como atascos o fallas de reinicio, lo que ayuda a las líneas de producción a reanudar rápidamente su ritmo operativo.

Campos de aplicación

- Maquinaria de transporte: diversos transportadores de materiales, polipastos y equipos de alimentación; Diseñado específicamente para resolver problemas de sobrecarga repentina causados ​​por la acumulación de material o atascos durante el proceso de transporte.

- Equipos de procesamiento para la industria ligera: maquinaria de embalaje, maquinaria para trabajar la madera y maquinaria de impresión; Ideal para las condiciones de funcionamiento típicas de equipos industriales ligeros, que implican arranques/paradas de alta frecuencia y susceptibilidad a paradas instantáneas.

- Equipos químicos y de automatización: sistemas de transmisión química, líneas de montaje automatizadas y equipos de procesamiento inteligente; Proporciona protección de seguridad contra sobrecargas las 24 horas del día, los 7 días de la semana para líneas de producción industrial que requieren un funcionamiento continuo e ininterrumpido.

Preguntas frecuentes

- P1: ¿Cuál es la diferencia entre un limitador de par de tipo rodillo y un limitador de par de tipo fricción?

A1: El mecanismo tipo rodillo utiliza rodillos de aleación de acero para una transmisión de acoplamiento positivo, basándose en una estructura mecánica precisa para el desacoplamiento; esto da como resultado una precisión de torque superior y una excelente repetibilidad. Por el contrario, el mecanismo de tipo fricción se basa en el deslizamiento de las placas de fricción para proteger contra sobrecargas, lo que normalmente produce una menor precisión y es propenso a desgastarse. Por lo tanto, el modelo de rodillo es más adecuado para equipos automatizados sujetos a atascos frecuentes, ciclos de arranque y parada de alta frecuencia o aplicaciones que requieren un alto grado de precisión de protección.

- P2: ¿Se requiere un sensor para su funcionamiento?

A2: Este producto es un protector de sobrecarga puramente mecánico; no requiere sensores, módulos de control electrónico ni fuentes de alimentación externas. Se basa únicamente en su estructura de rodillos internos para manejar tanto la transmisión de potencia como la desconexión de sobrecarga. Este diseño ofrece una resistencia superior a las interferencias, lo que lo hace muy adecuado para entornos operativos hostiles, como aquellos que involucran polvo, contaminación por aceite o alta humedad, donde los componentes de control electrónico no serían adecuados.

- P3: ¿Bajo qué condiciones de funcionamiento no se recomienda el limitador de par tipo rodillo?

R3: No es adecuado para aplicaciones que impliquen deslizamientos prolongados y continuos. Si el equipo requiere una amortiguación sostenida de las condiciones de sobrecarga, en lugar de una interrupción instantánea de la fuerza, recomendamos optar por un mecanismo de tipo fricción. El mecanismo de tipo rodillo es más adecuado para escenarios que involucran paradas instantáneas, atascos de material o requisitos de protección contra sobrecargas repentinas y abruptas.

- P4: ¿Cuál es la vida útil aproximada y qué mantenimiento de rutina se requiere?

A4: Los rodillos de aleación de acero son altamente resistentes tanto al desgaste como a la compresión; en condiciones normales de funcionamiento, su vida útil supera significativamente la de los productos estándar de fricción. El mantenimiento de rutina no requiere lubricación frecuente; los usuarios simplemente necesitan limpiar periódicamente el polvo y los residuos de aceite de la superficie y verificar el valor de ajuste del torque. En consecuencia, los costes de mantenimiento son extremadamente bajos.
