Acoplamiento de engranajes

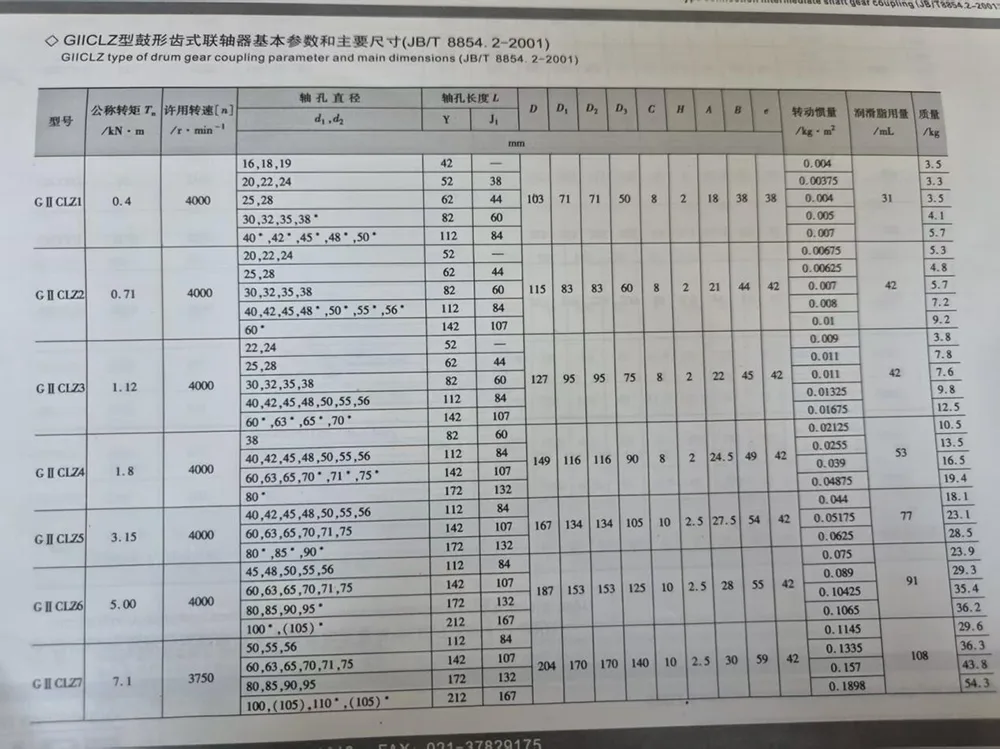

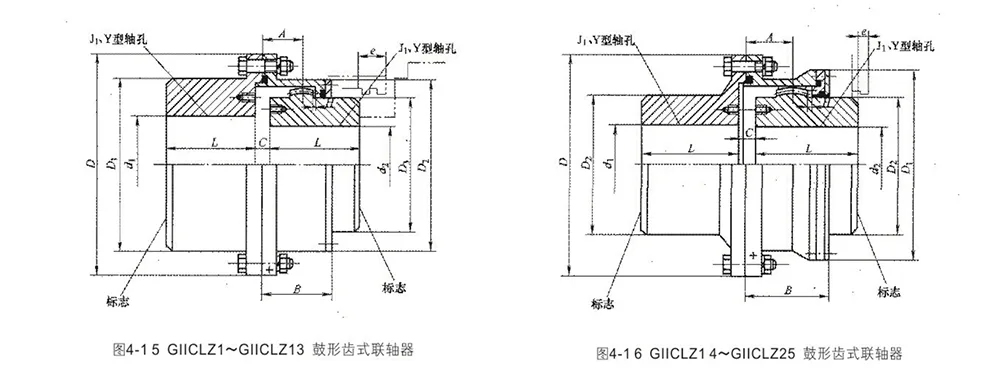

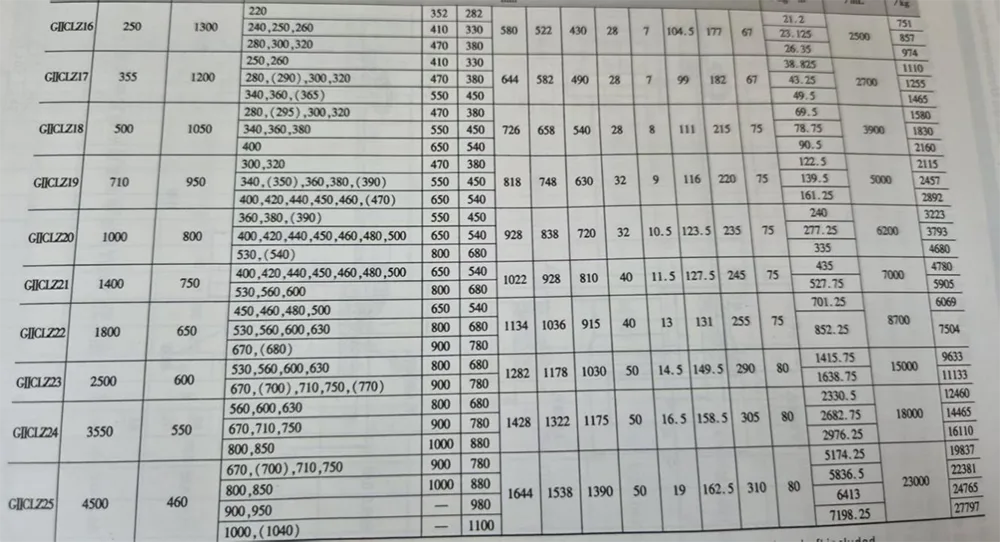

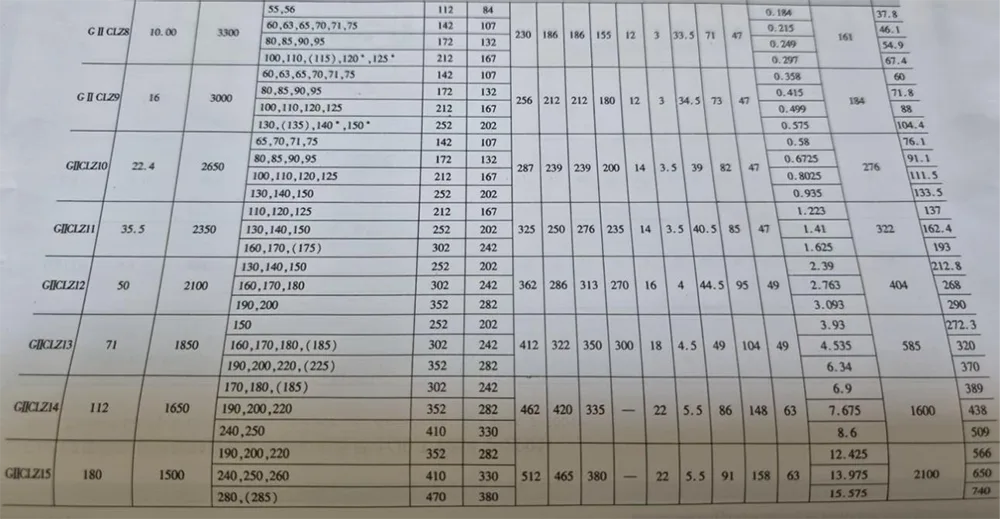

Conexión tipo GIICLZ, espacio entre dientes del acoplamiento del engranaje del tambor del eje intermedio (estrecho), lo que permite el desplazamiento radial relativo de un momento de inercia pequeño y compacto, para el momento de transferencia nominal 400 ~ 4500000 N · m conexión de accionamiento del eje coaxial de nivel dos. El tipo de estructura se muestra en la Figura 4-15 y la Figura 4-16, los parámetros básicos y las dimensiones principales, consulte la Tabla 4-11.

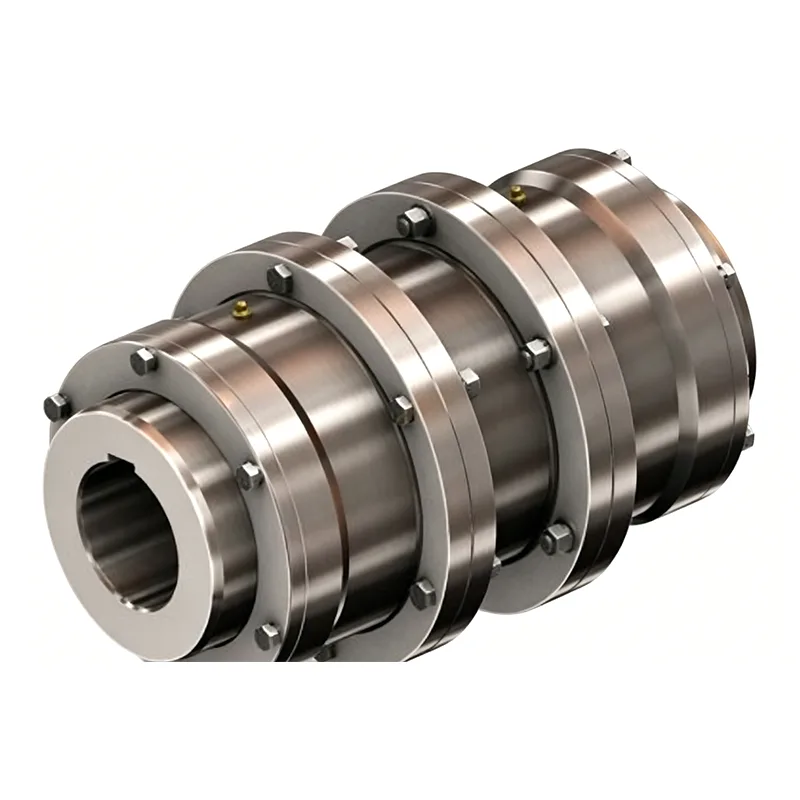

Acoplamiento de engranaje de tambor tipo GIICLZ con eje intermedio

Diseñado para condiciones de trabajo de transmisión de larga distancia, es elaborado elaboradamente por fábricas originales con calidad estable y confiable.

Forjado con acero de alta calidad con dientes de engranaje endurecidos, presenta una excelente resistencia al desgaste, resistencia al impacto y una excelente capacidad de carga de torsión. Al adoptar un diseño de conexión de eje intermedio, es adecuado para la instalación de equipos con una gran separación entre ejes. Tiene una estructura compacta y un pequeño momento de inercia, lo que garantiza un funcionamiento de transmisión estable y suave.

Posee un excelente rendimiento de compensación de desplazamiento radial, axial y angular, que puede compensar eficazmente los errores de instalación y la deformación operativa y reducir las pérdidas operativas del equipo. Con un rendimiento de sellado superior, es a prueba de polvo y fugas de grasa, adaptable a condiciones de trabajo duras. Necesita un mantenimiento poco frecuente y reduce considerablemente los costos de operación y mantenimiento.

Ampliamente aplicable a equipos de transmisión de servicio pesado en metalurgia, minería, elevación, materiales de construcción, maquinaria de industria pesada y otros campos. Hay existencias suficientes de especificaciones completas y se admite la personalización no estándar. Con una transmisión estable y una larga vida útil, es el accesorio preferido para la transmisión de potencia a larga distancia.

1. Inercia y masa calculadas mediante eje tipo Jl, e incluye eje incluido.

2. Diámetro del eje columna de agua del eje marcada larvas tamaño L, solo se usa para dl.

3. Uso recomendado de la serie de ejes tipo Jl.

4. No se requiere eje de diámetro con soporte cuando el nuevo diseño

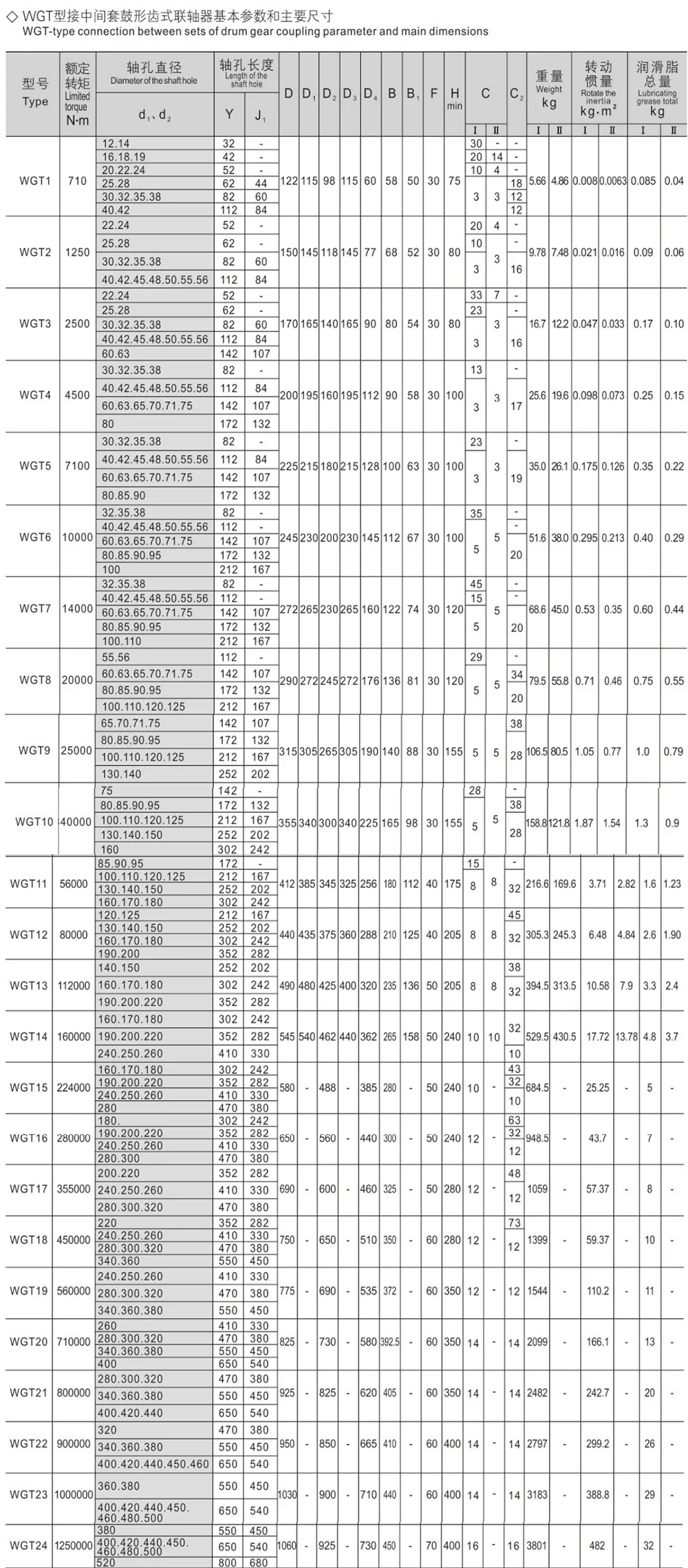

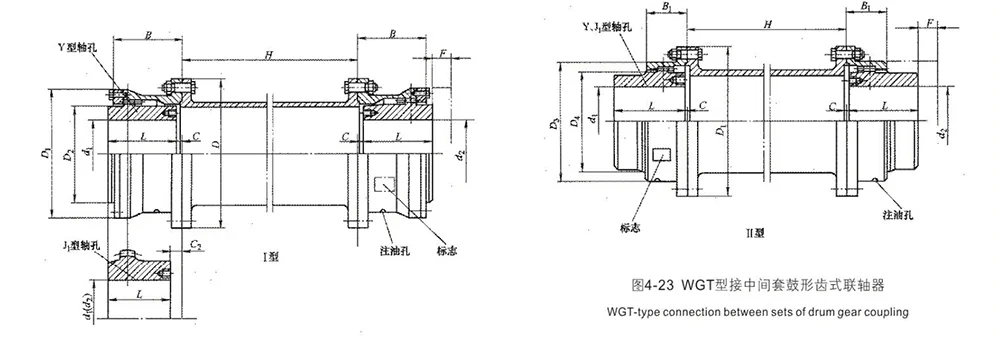

Conexión tipo WGT entre el tamaño de vivienda, adecuado para la conexión de larga distancia de la ocasión, los parámetros básicos del tipo estructural que se muestran en la Figura 4-23 y las dimensiones principales en la Tabla 4-23, la velocidad permitida y la calidad de los conjuntos intermedios, momento de inercia y momento de inercia que se muestran en la Tabla 4-24.

Acoplamiento de engranaje de tambor tipo WGT con manguito intermedio

Acoplamiento de engranaje de tambor tipo WGT con manguito intermedio Desarrollado específicamente para escenarios de transmisión de largo alcance y distancia, este producto es elaborado elaboradamente por fabricantes originales con exquisita artesanía y calidad confiable.

Está forjado con precisión con acero de aleación de alta resistencia y los dientes de sus engranajes se tratan mediante enfriamiento de alta frecuencia. Con alta dureza, buena tenacidad, excelente resistencia al impacto y al desgaste, puede soportar un torque súper grande y no es fácil de deformar o dañar bajo operación de carga pesada. Al adoptar una estructura de manguito intermedio integrada, es adecuado para la conexión e instalación de equipos con una gran distancia entre ejes. Tiene un diseño general conciso y compacto y un pequeño momento de inercia, lo que permite una transmisión estable y silenciosa.

Proporcionamos una gama completa de especificaciones completas y admitimos procesamiento personalizado según sea necesario. Ampliamente aplicado a sistemas de transmisión de energía de larga distancia en minería, metalurgia, equipos de transporte, maquinaria de construcción, energía eléctrica y campos de la industria pesada, cuenta con una alta eficiencia de transmisión y una larga vida útil, siendo un componente de transmisión ideal para equipos de transmisión de larga distancia.

1． La calidad y el momento de inercia son aproximaciones calculadas por la longitud del orificio del eje más grande del tipo Y, no se calculan el conjunto medio.

2． permitir la velocidad de rotación ver en la página siguiente. La velocidad de rotación crítica debe verificarse según la longitud y el peso del conjunto medio.

Preguntas frecuentes

- P1: ¿Cuál es la diferencia principal en los escenarios aplicables entre los acoplamientos de engranajes GIICLZ y WGT, los cuales cuentan con una estructura intermedia?

R1: Ambos productos están diseñados principalmente para la transmisión de potencia de larga distancia y gran envergadura; sin embargo, sus diseños estructurales están optimizados para diferentes escenarios específicos. El GIICLZ es un acoplamiento de engranajes de tambor de perfil estrecho y tipo eje intermedio. Presenta un paso de diente más pequeño, un margen menor para el desplazamiento radial, una inercia rotacional más baja y una estructura más compacta. Es más adecuado para aplicaciones de transmisión de servicio pesado donde la alineación coaxial es relativamente buena pero la distancia del eje es significativa. El WGT es un acoplamiento de tambor-engranaje de tipo manguito intermedio. Utiliza una estructura de funda intermedia de una sola pieza, lo que da como resultado un diseño general más limpio y una mayor estabilidad. Es más adecuado para escenarios de transmisión de energía a larga distancia que involucran tramos ultragrandes, espacios significativos entre unidades de equipos y condiciones de operación complejas.

- P2: ¿Cuáles son el rango de capacidad de par y las ventajas de transmisión de los acoplamientos de engranajes equipados con una estructura intermedia?

R2: El modelo GIICLZ es capaz de manejar un rango de par ultra amplio, desde 400 N·m hasta 4.500.000 N·m, cubriendo así la gran mayoría de los requisitos de transmisión de la industria pesada y de servicio pesado. Ambos productos se fabrican con acero de alta calidad, forjado integralmente y se someten a un endurecimiento por inducción de alta frecuencia en las superficies de sus dientes. Este proceso garantiza una alta dureza superficial combinada con una gran tenacidad, lo que confiere a los acoplamientos una resistencia excepcional al impacto, el desgaste y la deformación. Además, poseen capacidades inherentes de compensación de desplazamiento multidimensional, lo que les permite compensar eficazmente los errores de instalación del equipo y las deformaciones operativas. Esto reduce significativamente las pérdidas de transmisión y los hace ideales para operaciones de servicio pesado, a plena carga y a largo plazo.

- P3: ¿Por qué los acoplamientos de engranajes GIICLZ y WGT son la opción preferida para aplicaciones de transmisión de potencia de larga distancia?

R3: Los acoplamientos convencionales carecen de una estructura de conexión intermedia y son adecuados sólo para conectar equipos con distancias cortas entre ejes. En instalaciones de larga distancia, son propensos a problemas como desalineación coaxial significativa, vibración de transmisión, transmisión de par insuficiente y una alta susceptibilidad a la deformación y fractura. Los modelos GIICLZ (estructura de eje intermedio) y WGT (estructura de manga intermedia) están optimizados específicamente para aplicaciones que involucran grandes distancias de eje. Presentan una baja inercia de rotación y garantizan una transmisión de potencia suave y sin ruidos. Además, poseen excelentes capacidades para compensar desalineaciones axiales, radiales y angulares. Estas características resuelven eficazmente los desafíos comunes de la industria, como el asentamiento de los cimientos de los equipos, la deformación del marco y la desalineación de la instalación, lo que los convierte en los componentes especializados elegidos para la transmisión de energía de servicio pesado a larga distancia.

- P4: ¿Cómo se comparan el rendimiento del sellado y la facilidad de mantenimiento de rutina para este tipo de acoplamiento de engranajes de larga distancia?

R4: El producto presenta una estructura de sellado de alta precisión que ofrece doble protección contra la entrada de polvo y fugas de grasa, lo que lo hace adecuado para entornos operativos exigentes y complejos caracterizados por altos niveles de polvo y humedad, como los que se encuentran en minería, metalurgia, materiales de construcción y aplicaciones al aire libre. Su sólida construcción general es altamente resistente al desgaste, duradera y resistente a daños, lo que elimina la necesidad de paradas frecuentes de producción para mantenimiento. El mantenimiento de rutina solo requiere controles periódicos del estado de lubricación y la integridad del sello, lo que reduce significativamente los costos operativos a largo plazo y minimiza las pérdidas asociadas con el tiempo de inactividad del equipo. Esto hace que el acoplamiento sea ideal para entornos de producción continuos y de alta intensidad que funcionan las 24 horas del día.
