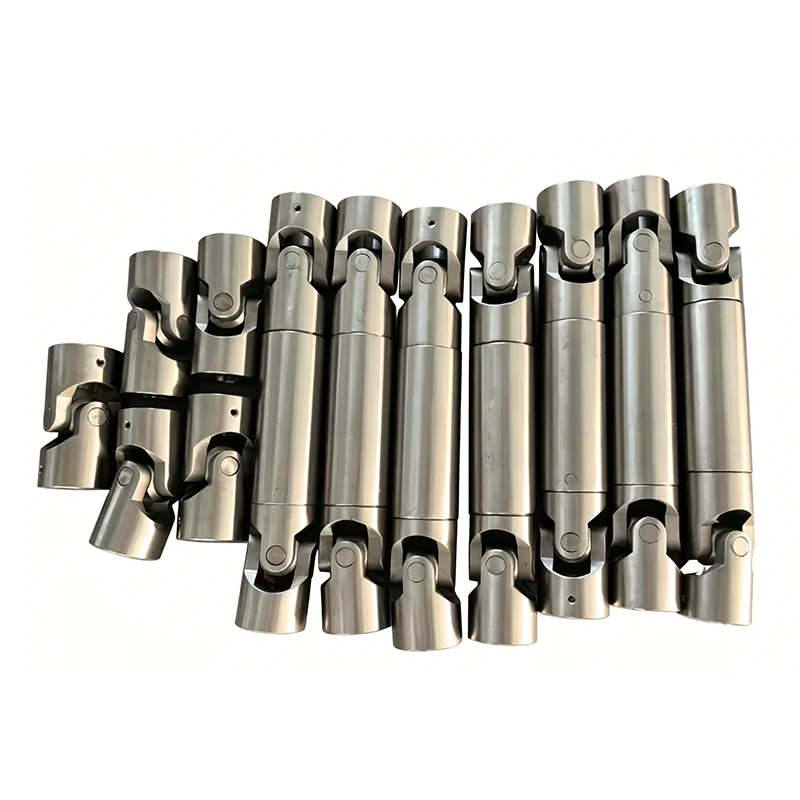

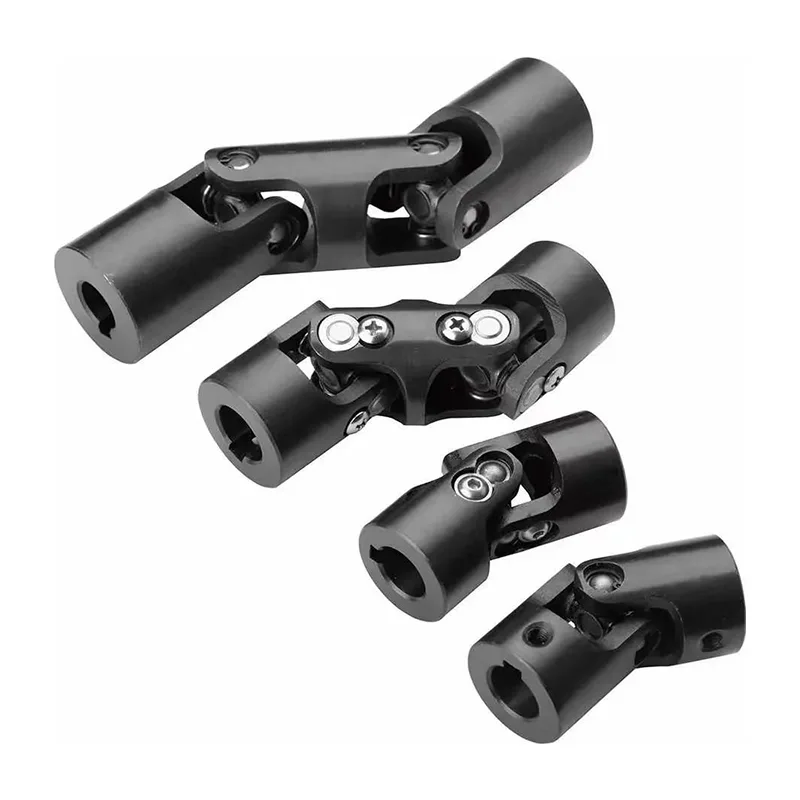

Junta universal no telescópica

La junta universal no telescópica es un componente de transmisión de compensación de ángulo puro que se distingue de las juntas universales telescópicas. No tiene función de extensión axial y está diseñado específicamente para solucionar los problemas de desalineación de dos ejes y transmisión no coaxial en equipos. Como componente básico del sistema de transmisión mecánica, este producto se basa en una estructura de bisagra precisa para lograr una transmisión de potencia estable y eficiente en equipos con espacio de instalación fijo y sin necesidad de ajuste de desplazamiento axial.

Nuestra fábrica ofrece una gama completa de productos, que cubre estructuras de bloqueo de una sola sección, de doble sección y de liberación rápida, así como dos configuraciones de cojinetes deslizantes y cojinetes de agujas, correspondientes a diferentes límites de velocidad superiores. Se puede adaptar a una velocidad máxima de 4000 r/min para operaciones de alta velocidad. Al mismo tiempo, admite varias personalizaciones de orificios de eje de alta precisión, lo que lo convierte en el componente de transmisión preferido para maquinaria de construcción general estandarizada.

1.Adecuado para todas las aplicaciones en el rango de ingeniería general hasta una velocidad máxima de 4000 min⁻¹

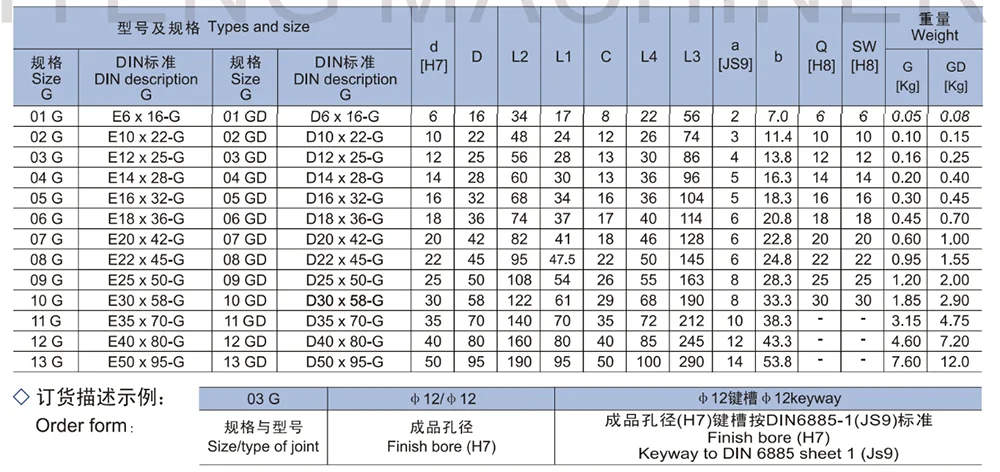

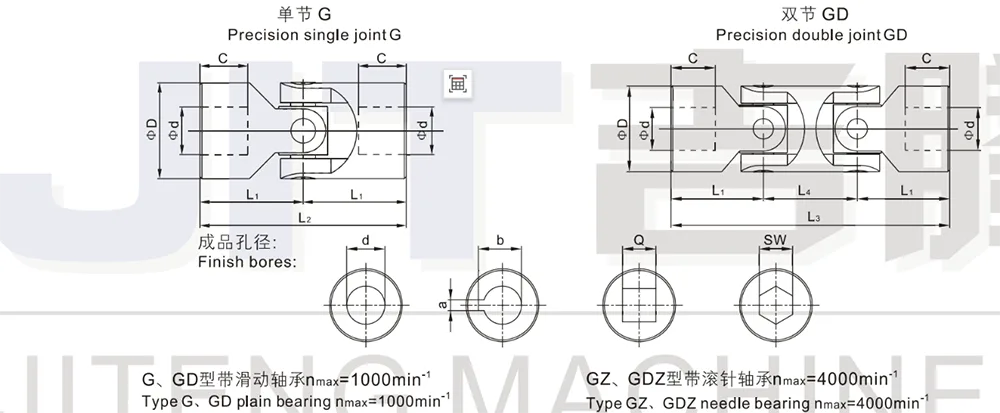

2. Junta simple de precisión tipo G Junta doble de precisión tipo GD

3. Ángulo de articulación máximo de 45° para cada articulación.

4. Disponible con orificio de acabado H7; bajo pedido, con chavetero, orificio hexagonal o orificio cuadrado

5. Tipo G GD (cojinete liso) Rodamientos diseñados nmax= 1000 min⁻¹

6. Tipo GZ、GDZ (cojinete de agujas) Rodamientos diseñados nmax= 4000 min⁻¹

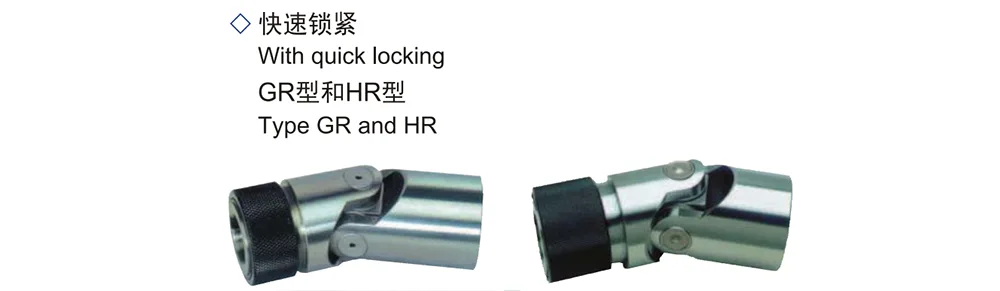

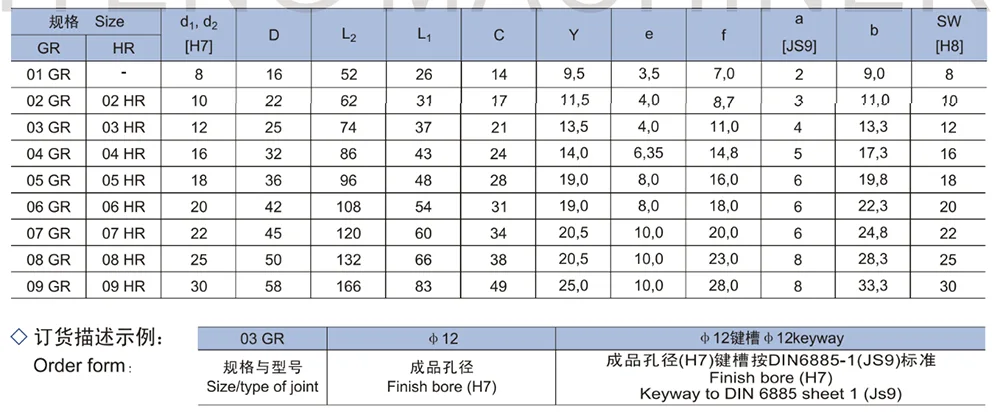

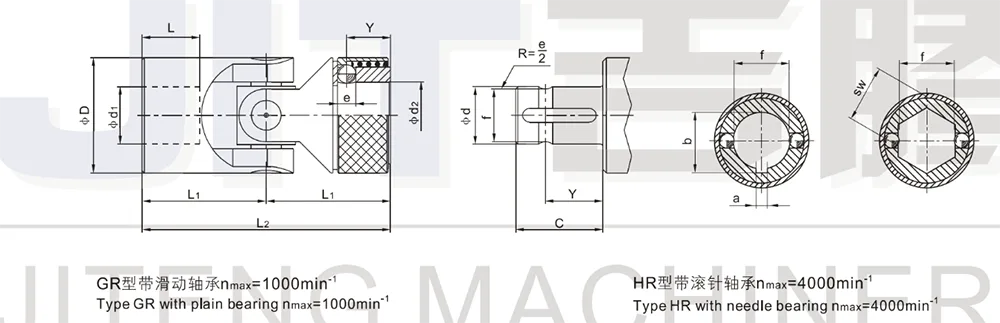

1. Articulación simple de precisión con bloqueo rápido (separable)

2. Tipo GR con cojinete liso nmax= 1000 min⁻¹

3. Tipo HR con rodamiento de agujas nmax.= 4000 min⁻¹

4.Ángulo de articulación máximo 45°

5. Bloqueo rápido (d₂) solo disponible con orificio H7 y chavetero según DIN 6885 hoja 1 - JS9 o orificio hexagonal

Escenario de aplicación

- Equipo de maquinaria de construcción general: la junta universal no telescópica puede ser compatible con varios sistemas de transmisión de maquinaria de construcción convencional y funciona de manera estable en condiciones donde el espacio de instalación es fijo y no se requiere compensación de desplazamiento axial.

- Equipos de transmisión convencionales de velocidad media y baja: El modelo con cojinete deslizante es adecuado para equipos con velocidades medias y bajas dentro de 1000 r/min, funcionando suavemente, duradero y adecuado para operaciones convencionales continuas a largo plazo.

- Equipo de transmisión de precisión de alta velocidad: el modelo con rodamiento de agujas puede cumplir con los requisitos para operación de alta velocidad de 4000 r/min, adecuado para escenarios de transmisión de precisión y equipos automatizados de alta velocidad.

- Equipos que requieren desmontaje y montaje rápidos: la serie de bloqueo de desmontaje rápido es adecuada para líneas de producción y equipos de soporte que requieren mantenimiento y desmontaje frecuentes, lo que mejora eficazmente la eficiencia del mantenimiento.

Preguntas frecuentes

P1: ¿Puede la junta universal fija compensar el desplazamiento axial?

A1: La junta universal no telescópica es una estructura fija no extensible. Solo admite compensación de desviación de ángulo y no tiene función de extensión axial. Sólo es aplicable a condiciones de trabajo donde la separación entre ejes del equipo es fija y no hay movimiento axial.

P2: ¿Cómo seleccionar el tipo de rodamientos deslizantes y rodamientos de agujas?

R2: Para aplicaciones de velocidad media y baja con condiciones de carga normales dentro de 1000 r/min, elija los tipos de cojinetes deslizantes G, GD y GR; para escenarios de transmisión de alta velocidad dentro del rango de 1000 - 4000 r/min, seleccione preferentemente los tipos de rodamientos de agujas GZ, GDZ y HR.

P3: ¿La junta universal de liberación rápida admite la personalización de cualquier tipo de orificio?

R3: No admite personalización no estándar. La estructura de liberación rápida solo es compatible con orificios estándar H7, ranuras para llaves planas estándar DIN o orificios hexagonales, lo que garantiza precisión de bloqueo y estabilidad estructural.

P4: ¿Cómo podemos distinguir entre juntas universales de junta simple y de junta doble según sus escenarios de aplicación?

A4: El diseño de junta única es compacto y adecuado para condiciones de compensación de ángulo pequeño; La doble articulación puede adaptarse a mayores desviaciones de ángulo totales y es adecuada para diseños de transmisión espacial complejos.

¿Por qué elegir Jiteng?

Como fábrica de origen local en China, Jiteng completa de forma independiente el procesamiento, montaje e inspección de precisión de juntas universales no telescópicas, siguiendo estrictamente los estándares industriales para garantizar la calidad y estabilidad de los productos.

- Gama completa de modelos: La fábrica siempre dispone de múltiples series de modelos en stock, incluyendo modelos de alta y baja velocidad, de sección simple y doble y de desmontaje rápido. No es necesario realizar adquisiciones externas y todos los componentes de la transmisión se pueden equipar completamente en un solo paso.

- Capacidad de personalización de alta precisión: admite orificios de precisión H7, chaveteros estándar nacionales y personalización de orificios especiales. Las tolerancias de procesamiento están estrictamente controladas, lo que hace que los productos sean altamente intercambiables y con una alta compatibilidad de instalación.

- Verificación estricta de los parámetros de las condiciones de trabajo: cada unidad se inspecciona una por una para determinar los límites de velocidad, los ángulos de las bisagras y la precisión del ajuste para garantizar un funcionamiento estable en condiciones de alta y baja velocidad, sin fluctuaciones ni desgaste anormal.

- Servicios profesionales de selección y entrega: puede combinar modelos con precisión según la velocidad, el ángulo y el método de instalación del equipo del cliente. Hay modelos comunes disponibles para envío directo y las especificaciones no estándar se pueden personalizar y entregar rápidamente.
