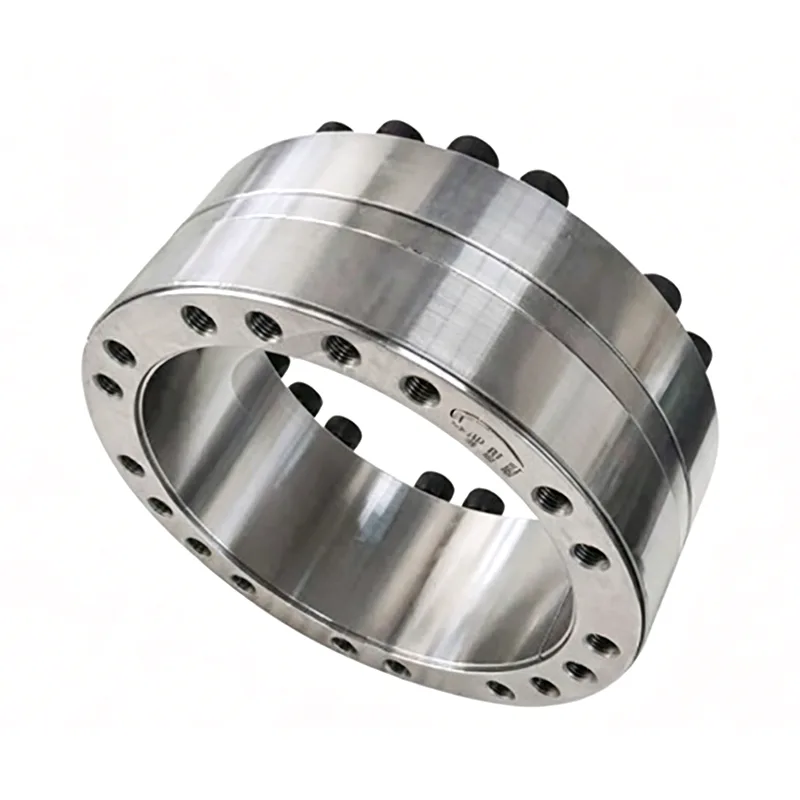

Conjunto de bloqueo tipo Z5

El conjunto de bloqueo tipo Z5 es un componente de conexión especializado diseñado para equipos pesados ​​con ejes de gran diámetro. Elimina complejos procedimientos de montaje (que no requieren ajuste térmico ni herramientas especializadas) y cuenta con una barrera de instalación excepcionalmente baja. Admite la conexión en serie de múltiples unidades para adaptarse a los diferentes requisitos de torsión, es compatible con maquinaria industrial pesada nueva y heredada, sirve como reemplazo directo de componentes importados y está diseñado para soportar condiciones operativas extremas, lo que facilita actualizaciones rentables de los sistemas de transmisión de equipos.

1.El conjunto de bloqueo tipo Z5 se utiliza para la conexión entre un eje y los componentes montados en el eje, para transmitir torque, fuerza axial o una carga combinada de ambos.

2.La zona de tolerancia para el eje acoplado con el conjunto de bloqueo es h8 y la zona de tolerancia para el orificio es H8.

Ejemplo de marcado:

Conjunto de bloqueo tipo Z5 con diámetro interior d=300 mm y diámetro exterior D=375 mm:

Conjunto de bloqueo: Z5-300×375

ES 5867-86

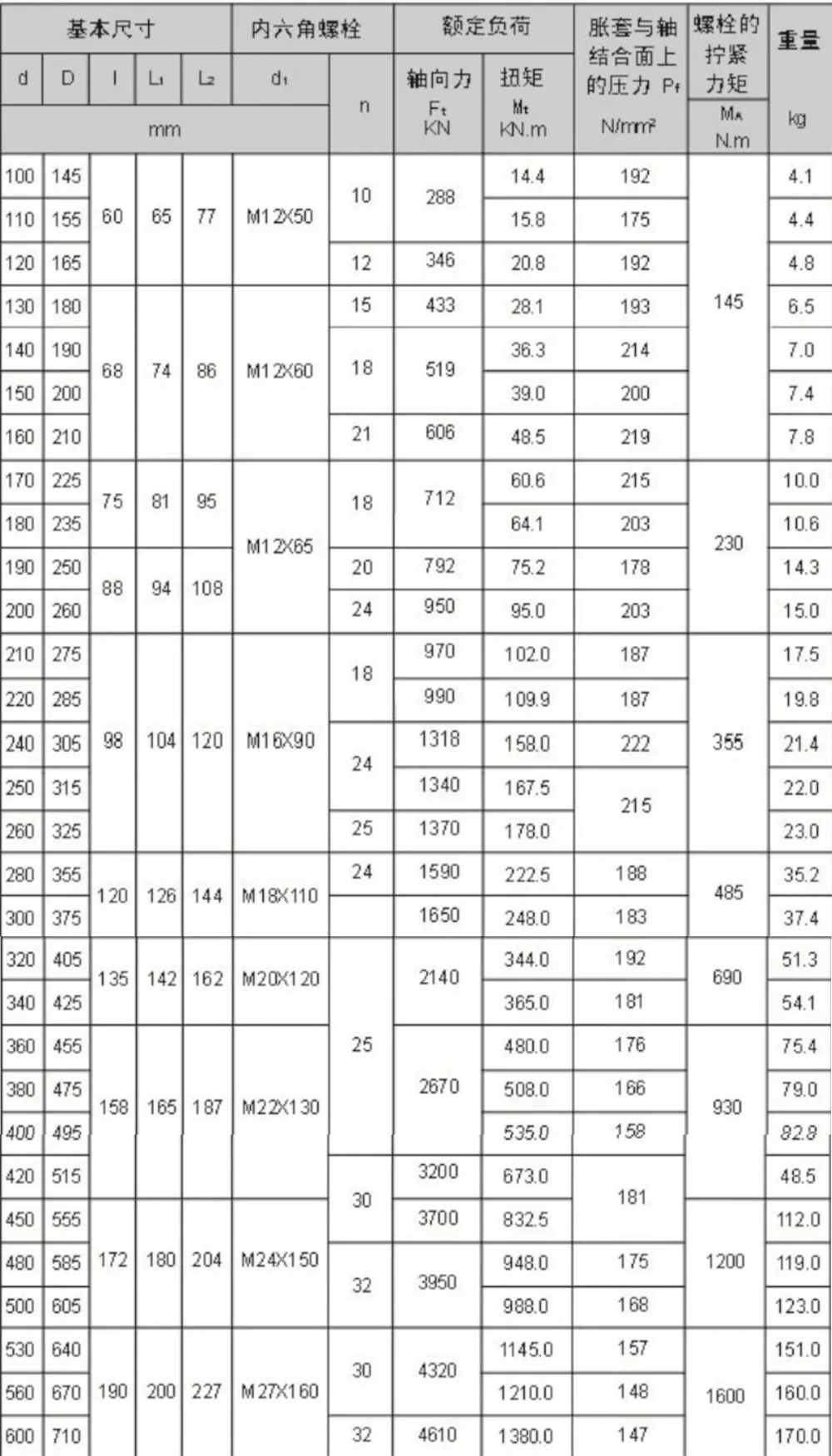

Dimensiones y parámetros básicos de los conjuntos de bloqueo tipo Z5 (GB 5867-86)

Ventajas de instalación y aplicación

El conjunto de bloqueo tipo Z5 está optimizado específicamente para abordar los puntos débiles comunes asociados con la instalación, puesta en marcha y mantenimiento in situ de maquinaria industrial pesada a gran escala. Agiliza todo el flujo de trabajo operativo, reduce la dificultad de la construcción en el sitio, reduce los costos de mano de obra y se adapta perfectamente a las diversas y variables condiciones de instalación que se encuentran en varios sitios de trabajo.

1. Proceso de ensamblaje simplificado, barrera técnica cero: el producto elimina por completo los complejos procedimientos de ensamblaje típicos de los componentes de conexión tradicionales de alta resistencia. No requiere procesos de ajuste térmico a alta temperatura ni herramientas especializadas hechas a medida; El bloqueo y la seguridad se pueden lograr utilizando únicamente sujetadores estándar. La instalación en el sitio no presenta barreras técnicas, lo que permite que incluso los operadores sin experiencia técnica previa completen las tareas de ensamblaje de manera eficiente, lo que la hace adecuada para una amplia gama de escenarios en el sitio de construcción.

2. Microajuste axial preciso, alta eficiencia de alineación: durante el montaje, el producto permite un ajuste libre y preciso de la posición axial. Alinear el centro del eje del equipo y realizar una calibración de precisión son operaciones simples y rápidas. Esto resuelve eficazmente los desafíos asociados con la difícil alineación y la tediosa calibración en maquinaria de gran escala, acortando significativamente el ciclo general de instalación y puesta en servicio de toda la máquina.

3. Desmontaje fluido y sin atascos, reducción de pérdidas por tiempo de inactividad: durante el mantenimiento de rutina posterior, el reemplazo de componentes o las actualizaciones operativas, el producto se puede aflojar y retirar fácilmente. El proceso permanece completamente libre de atascos o fallas de agarrotamiento, lo que reduce drásticamente el tiempo de inactividad del equipo requerido para el mantenimiento y garantiza el funcionamiento continuo y estable de la línea de producción.

4. Conexión en serie modular, adaptabilidad de carga flexible: el sistema admite la combinación flexible y la conexión en serie de múltiples conjuntos de bloqueo tipo Z5. Esto permite a los usuarios ajustar dinámicamente la capacidad de carga general en función de los requisitos de par operativo reales del equipo. Permite la adaptación a una amplia variedad de condiciones de carga sin la necesidad de reemplazar componentes con diferentes especificaciones, lo que reduce significativamente la complejidad y los costos laborales asociados con la puesta en servicio en sitio.

Rendimiento de compatibilidad del equipo

Como componente de conexión especializado diseñado exclusivamente para aplicaciones de servicio pesado que involucran ejes de gran diámetro, el conjunto de bloqueo tipo Z5 cuenta con una compatibilidad excepcional con el equipo. Cubre todo el espectro de escenarios de aplicaciones, incluida la integración en maquinaria nueva, la modernización de equipos heredados y el reemplazo directo de componentes importados, y está diseñado para soportar las condiciones operativas más extremas que se encuentran en la industria pesada.

1. Reemplazo perfecto de piezas importadas; Producción localizada para reducir costos: compatibles con una amplia gama de maquinaria principal de servicio pesado y gran escala, estos componentes ofrecen una alta intercambiabilidad y sirven como reemplazos directos para numerosos conjuntos de bloqueo importados de alta gama. Su rendimiento de transmisión y precisión de bloqueo rivalizan con los de los productos importados, lo que permite a los usuarios lograr resultados operativos equivalentes a costos de adquisición significativamente más bajos.

2. Modernización no destructiva para mejorar el rendimiento del equipo: Diseñados para actualizar los sistemas de transmisión de maquinaria industrial pesada envejecida, estos componentes no requieren modificación del cuerpo estructural principal del equipo. El reemplazo y la instalación directos aumentan efectivamente la estabilidad de la transmisión y aumentan la capacidad de carga general del equipo, un proceso de modernización caracterizado por su simplicidad, bajo costo de inversión y mejoras notables en el rendimiento.

3. Diseño simplificado de nueva máquina; Ciclos de investigación y desarrollo acelerados: cuando se integran en maquinaria industrial pesada nueva, estos componentes permiten optimizar los diseños del sistema de transmisión y eliminar elementos estructurales redundantes. Esto acorta efectivamente los ciclos generales de I+D, optimización estructural y producción en masa de la máquina completa, mejorando así la eficiencia con la que los fabricantes de equipos lanzan nuevos productos al mercado.

4. Adaptabilidad a Condiciones Extremas; Elevada calidad de los equipos: capaces de soportar una amplia gama de entornos operativos industriales complejos y extremos, estos componentes proporcionan una solución integral para actualizar las conexiones de transmisión de alto torque de maquinaria a gran escala. Mejoran eficazmente la precisión operativa general, la estabilidad y la calidad integral del equipo, reforzando así su rendimiento y durabilidad a largo plazo.
